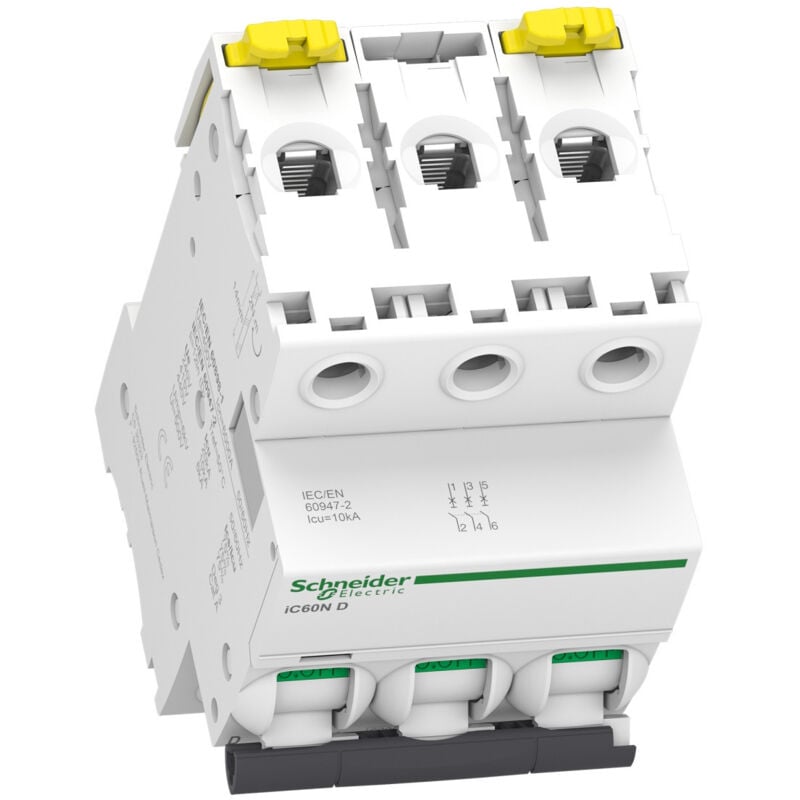

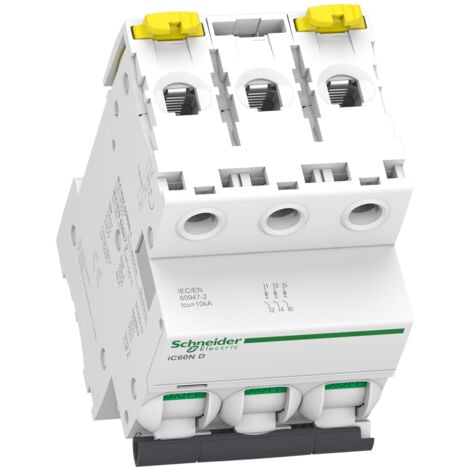

A9f75316 - Disjoncteur Courbe D Triphasé 16a - 3p - 10ka - à Vis - Schneider Electric Acti9 Ic60n

Description générale

Le disjoncteur miniature Acti 9 iC60N de Schneider Electric est un dispositif de protection essentiel pour la distribution électrique. Avec ses 3 pôles et un courant nominal de 16 A, il est conçu pour protéger les circuits contre les surcharges et les courts-circuits. Sa courbe de déclenchement de type D le rend particulièrement adapté aux applications avec des charges inductives. Ce disjoncteur est fabriqué en France et est conforme aux normes CEI/EN, garantissant sécurité et fiabilité.

Spécifications techniques

• Type : Disjoncteur miniature
• Nombre de pôles : 3P
• Courant nominal : 16 A
• Type de réseau : AC / DC
• Technologie de déclenchement : Thermo-magnétique
• Courbe de déclenchement : D
• Pouvoir de coupure : 6 kA à 400 V CA, 10 kA à 230 V CA
• Tension d'isolement : 500 V AC
• Tension de tenue aux chocs : 6 kV
• Dimensions : 85 mm (H) x 54 mm (L) x 78,5 mm (P)
• Poids : 0,375 kg
• Couleur : Blanc

Compatibilité et accessoires

• Support de montage : Rail DIN
• Compatible avec les peignes de distribution : Oui, haut ou bas
• Mode de raccordement : Terminal simple, haut ou bas pour fils rigides (1 à 25 mm²) ou souples (1 à 16 mm²)

Installation

Le disjoncteur iC60N est conçu pour une installation facile sur un rail DIN. Assurez-vous de respecter les spécifications de câblage et de suivre les instructions de montage pour garantir une installation sécurisée et efficace.

Utilisation

Ce disjoncteur est destiné à être utilisé dans des installations industrielles et commerciales, ainsi que dans des applications domestiques. Il protège non seulement les circuits, mais également les personnes contre les risques d'électrocution grâce à sa conception sécurisée.

Autres informations

• Durée de vie mécanique : 20 000 cycles
• Durée de vie électrique : 10 000 cycles
• Indicateur de déclenchement : Oui
• Facilité d'utilisation : Conçu pour une manipulation simple et rapide
