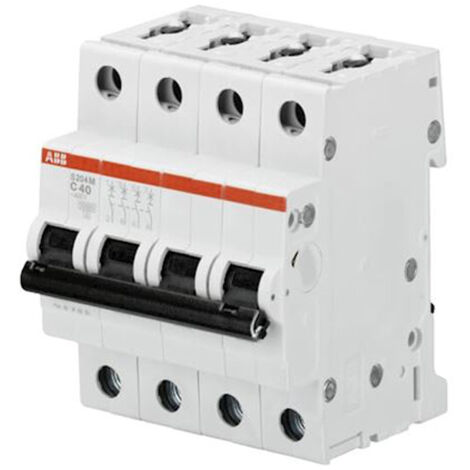

Interrupteur magnétothermique Abb S204M 4P 25A 10kA courbe C 4M S550772

Vendu par By Elec et 3 autres marchands

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur S204M 4P 25A Courbe C est un interrupteur magnétothermique conçu pour offrir une protection maximale aux systèmes triphasés, idéal pour les installations industrielles et tertiaires. Avec un pouvoir de coupure élevé, il garantit la sécurité du système en cas de court-circuit. Sa courbe de déclenchement C est adaptée aux charges générales, telles que les moteurs et les transformateurs, tolérant des surintensités temporaires jusqu'à 5 à 10 fois le courant nominal.

Spécifications techniques

  • Nombre de pôles : 4P
  • Courant nominal : 25 A
  • Pouvoir de coupure (Icu) : 25 kA @ 400 V / 15 kA @ 230 V
  • Tension d'isolation nominale (Ui) : 440 V
  • Tension d'impulsion (Uimp) : 4 kV
  • Tension de fonctionnement : Jusqu'à 440 V AC / 125 V DC
  • Fréquence nominale : 50 / 60 Hz
  • Perte de puissance : 12,8 W (3,2 W par pôle)
  • Catégorie de surtension : III
  • Degré de protection : IP20 (IP40 avec boîtier)
  • Température de fonctionnement : -25 °C à +55 °C
  • Profondeur d'encastrement : 71 mm
  • Couple de serrage des bornes : 2,8 Nm
  • Matériau du boîtier : Classe d'isolation II

Compatibilité et accessoires

  • Produits auxiliaires associables : Oui
  • Section de raccordement câble rigide : 35 mm²
  • Section de conducteur connectable multifilaire : 25 mm²

Installation

Ce disjoncteur est conçu pour un montage rapide sur des rails DIN standard (EN 60715) et occupe 4 modules.

Utilisation

Le disjoncteur S204M est idéal pour la protection des systèmes triphasés ou des réseaux monophasés complexes dans le secteur industriel, commercial ou tertiaire. Il est robuste et durable, offrant une résistance mécanique de 20 000 cycles.

Caractéristiques

  • Marque
    ABB
  • Hauteur
    88 mm
  • Poids
    500 g
  • Tension électrique
    400 V
  • Intensité courant
    25 A

Questions fréquentes

Oui, ce disjoncteur est conçu pour fonctionner dans une plage de températures allant de -25 °C à +55 °C, ce qui le rend adapté à des environnements soumis à des variations thermiques importantes.

La capacité de coupure de cet appareil est de 25 kA à 400 V et de 15 kA à 230 V, garantissant une protection efficace contre les courts-circuits dans des systèmes électriques industriels ou tertiaires.

Oui, ce dispositif peut accueillir des câbles rigides jusqu'à 35 mm² et des conducteurs multifilaires jusqu'à 25 mm², offrant une flexibilité pour différentes configurations d'installation.
