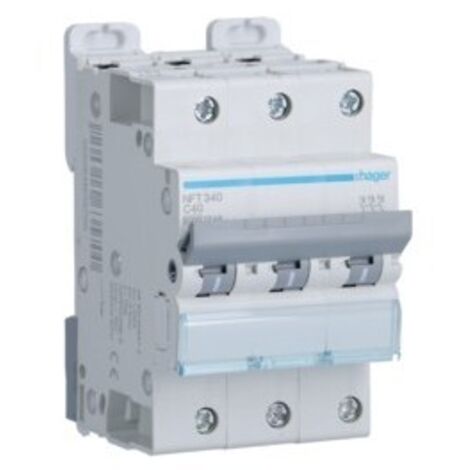

Disjoncteur 3P 6-10kA courbe C 40A 3 modules HAGER NFT340
Dont éco-participation : 0,08 € TTC
Vendu par Milea Habitat et 1 autre marchand
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Disjoncteur 3 Pôles 6-10kA courbe C 40A 3 modules HAGER NFT340
Type de produit:
Disjoncteur
Position du neutre:
sans neutre
Nombre de pole protégé:
3
Nombre de pôles:
3 P
Type de pôles:
3 P
Avec pole de Neutre coupé:
non
Courbe:
C
Connectivité
Alignement des bornes basses pour produits modulaires:
Bornes décalées
Alignement des bornes hautes pour produits modulaires:
Borne décalée
Principales caractéristiques électriques
Fréquence assignée:
50/60 Hz
Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1:
6 kA
Type de tension d'alimentation:
AC
Tension assignée d'emploi Ue:
400/415 V
Tension
Tension assignée d'isolement:
500 V
Tension assignée de tenue aux chocs:
4000 V
Intensité du courant
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2:
10 kA
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1:
6 kA
Pouvoir de coupure assigné Icn sous 400V AC selon IEC 60898-1:
6 kA
Pouvoir de coupure assigné Icn sous 220V AC selon IEC 60898-1:
6 kA
Pouvoir de coupure assigné Icn sous 240V AC selon IEC 60898-1:
6 kA
Pouvoir de coupure assigné Icn sous 380V AC selon IEC 60898-1:
6 kA
Pouvoir de coupure assigné Icn sous 415V AC selon IEC 60898-1:
6 kA
Pouvoir de coupure de service Ics AC selon IEC 60898-1:
6 kA
Pouvoir de coupure de service Ics AC selon IEC 60947-2:
75 %
Pouvoir de coupure de service Ics sous 220V AC selon IEC 60947-2:
7,5 kA
Pouvoir de coupure de service Ics sous 230V AC selon IEC 60947-2:
7,5 kA
Pouvoir de coupure de service Ics sous 240V AC selon IEC 60947-2:
7,5 kA
Pouvoir de coupure de service Ics sous 380V AC selon IEC 60947-2:
7,5 kA
Pouvoir de coupure de service Ics sous 400V AC selon IEC 60947-2:
7,5 kA
Pouvoir de coupure de service Ics sous 415V AC selon IEC 60947-2:
7,5 kA
Pouvoir de coupure sur 1 pôle en IT 230V (NF EN 60947-2):
2 kA
Pouvoir de coupure sur 1 pôle en IT 400V (NF EN 60947-2):
2 kA
Pouvoir de coupure de service Ics sous 220V AC selon IEC 60898-1:
6 kA
Pouvoir de coupure de service Ics sous 230V AC selon IEC 60898-1:
6 kA
Pouvoir de coupure de service Ics sous 240V AC selon IEC 60898-1:
6 kA
Pouvoir de coupure de service Ics sous 380V AC selon IEC 60898-1:
6 kA
Pouvoir de coupure de service Ics sous 400V AC selon IEC 60898-1:
6 kA
Pouvoir de coupure de service Ics sous 415V AC selon IEC 60898-1:
6 kA
Pouvoir de coupure ultime Icu sous 220V AC selon IEC 60947-2:
10 kA
Pouvoir de coupure ultime Icu AC selon IEC 60947-2:
10 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2:
10 kA
Pouvoir de coupure ultime Icu sous 380V AC selon IEC 60947-2:
10 kA
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2:
10 kA
Valeur du seuil mini/max de fonctionnement magnétique en alternatif:
6/9 In
Valeur du seuil min/maxi du fonctionnement magnétique DC:
7/15 In
Valeur du seuil mini/max de fonctionnement thermique en alternatif:
1,13/1,45 In
Courant / température
Courant assigné à -15°C:
45,3 A
Courant assigné à -20°C:
45,9 A
Courant assigné à 0°C:
43,6 A
Courant assigné à 10°C:
42,5 A
Courant assigné à -10°C:
44,8 A
Courant assigné à 15°C:
41,9 A
Courant assigné à 20°C:
41,3 A
Courant assigné à 25°C:
40,6 A
Courant assigné à -25°C:
46,4 A
Courant assigné à 30°C:
40 A
Courant assigné à 35°C:
39,6 A
Courant assigné à 40°C:
39,1 A
Courant assigné à 45°C:
38,7 A
Courant assigné à 5°C:
43,1 A
Courant assigné à -5°C:
44,2 A
Courant assigné à 50°C:
38,2 A
Courant assigné à 55°C:
37,7 A
Courant assigné à 60°C:
37,3 A
Coefficient de correction du courant
Coefficient de correction du déclenchement magnétique à 100Hz:
1,1
Coefficient de correction du déclenchement magnétique à 200Hz:
1,2
Coefficient de correction du déclenchement magnétique à 400Hz:
1,5
Coefficient de correction du déclenchement magnétique à 60Hz:
1
Coefficient de correction du courant nominal pour 2 appareils juxtaposés:
0,95
Coefficient de correction du courant nominal pour 3 appareils juxtaposés:
0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés:
0,9
Coefficient de correction du courant nominal pour 6 appareils juxtaposés:
0,85
Puissance
Puissance dissipée par pôle à In:
4,8 W
Puissance dissipée totale sous IN:
14,2 W
Endurance
Endurance électrique en nombre de cycles:
4000
Endurance mécanique nombre de manoeuvres:
20000
Dimensions
Profondeur produit installé:
70 mm
Hauteur produit installé:
84,7 mm
Longueur:
96,1 mm
Largeur produit installé:
53,1 mm
Installation, montage
Type de raccordement haut pour produits modulaires:
Borne à vis
Couple de serrage:
1,9Nm
Type de loquet bas pour produits modulaires:
Plastique
Type de loquet haut pour produits modulaires:
Plastique
Type de raccordement bas pour produits modulaires:
Borne à vis
Démontabilité basse pour produits modulaires:
oui
Démontabilité haute pour produits modulaires:
oui
Connexion
Type de connexion:
cage à vis
Section de raccordement des bornes amont et aval à vis, en câble souple:
0,75/10 mm²
Section de raccordement des bornes amont et aval à vis, en câble rigide:
0,75/16 mm²
Equipement
Accessoriable:
oui
Standards
Texte norme:
EN 60898-1
Directive européenne RoHs:
conformité volontaire
Directive européenne WEEE:
concerné
Sécurité
Indice de protection IP:
IP20
Caractéristiques
- MarqueHAGER
- Longueur9.61 cm
- Hauteur84.7 mm
- Tension électrique380 V
- Intensité courant40 A
Questions fréquentes
Oui, ce disjoncteur est conçu pour fonctionner avec une fréquence assignée de 50/60 Hz, ce qui le rend compatible avec des installations fonctionnant à 60 Hz.
La capacité de coupure maximale de cet appareil sous une tension de 400 V AC est de 10 kA, ce qui garantit une protection efficace contre les courts-circuits dans des environnements tertiaires.
Oui, cet appareil est conçu pour être installé sur un rail DIN, ce qui facilite son intégration dans des tableaux électriques modulaires.
