Description générale

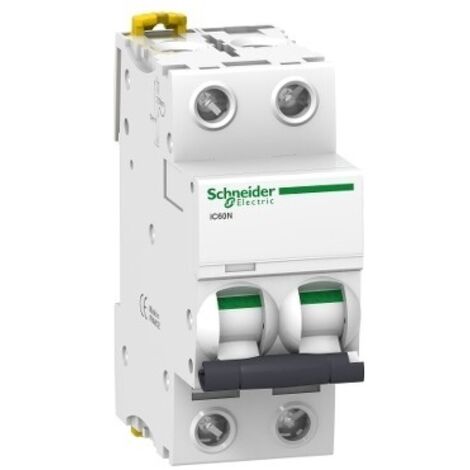

Le disjoncteur miniature Acti9 IC60 A9F79250 de Schneider Electric est un dispositif de protection basse tension conçu pour protéger les circuits contre les courts-circuits et les surcharges. Ce modèle 2 pôles (2P) a un courant nominal de 50A et une courbe de déclenchement de type C. Il est équipé d'un indicateur de déclenchement VisiTrip qui facilite l'identification des circuits défectueux, ainsi que d'une bande verte VisiSafe qui assure l'ouverture physique des contacts pour la maintenance.Spécifications techniques
- Fréquence du réseau : 50/60 Hz
- Limite de déclenchement magnétique : 8 x In +/- 20%
- Pouvoir assigné de coupure : 6000 A à 400 V CA (conforme à IEC 60898-1)
- Pouvoir de coupure : 20 kA sous 220-240 V AC (conforme à EN/IEC 60947-2)
- Tension assignée d'isolement : 500 V CA (conforme à IEC 60947-2)
- Tension assignée de tenue aux chocs : 6 kV (conforme à EN 60947-2)
- Dimensions : Hauteur 85 mm, Largeur 36 mm, Profondeur 78,5 mm
- Poids : 0,25 kg
- Durée de vie mécanique : 20 000 cycles
- Durée de vie électrique : 10 000 cycles
- Mode de raccordement : Terminal simple, haut ou bas
- Protection fuite à la terre : Bloc séparé
Compatibilité et accessoires
- Compatible avec le bloc de distribution du peigne de jeu de barres
- Pas de 9 mm : 4
Installation
- Mode d'installation : Fixe
- Support de montage : Rail DIN
Utilisation
Ce disjoncteur est utilisé pour protéger les circuits électriques dans les installations domestiques et tertiaires, garantissant une sécurité accrue contre les surcharges et les courts-circuits.Autres informations
- Type de produit : Interrupteur modulaire
- Type de commande : Levier
- Indicateur local : Indicateur de déclenchement
- Pollution grade : 3
- Largeur d'impulsion de tension par pôle : 6 kV
