Informations produit
Description

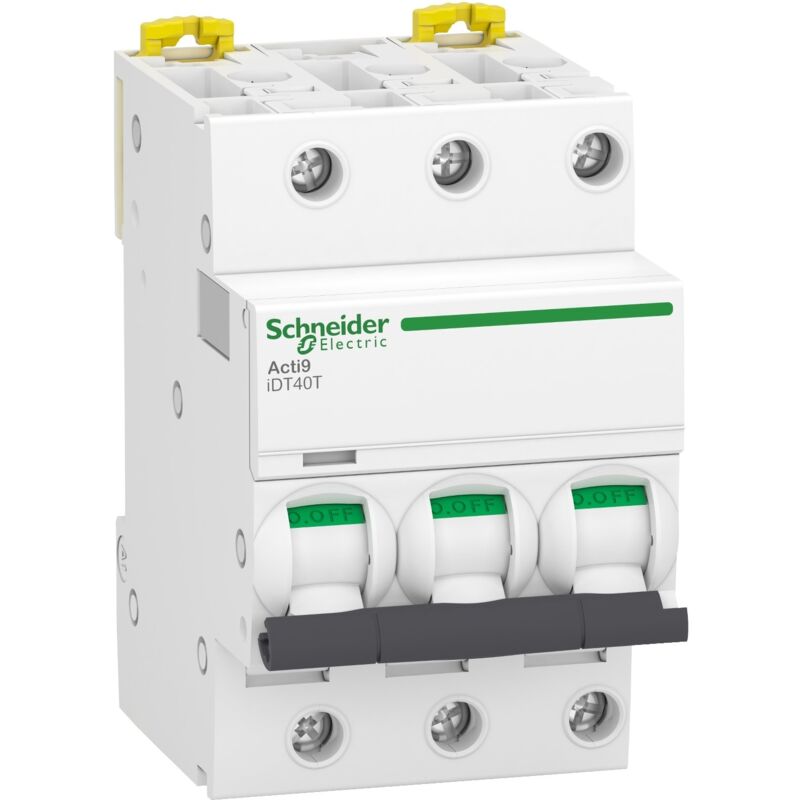

Schneider - Acti9 iDT40T - disjoncteur modulaire - 3P - 20A - courbe C - 4500A/6kA - A9P22320
rnrn
| fréquence du réseau |
|---|
| rn 50 Hz rn |
| [Ue] tension assignée d'emploi |
|---|
| rn 400 V CA 50 Hz rn |
| limite de déclenchement magnétique |
|---|
| rn 5...10 x In se conformer à EN/CEI 60898-1 |
| [Ics] pouvoir de coupure de service |
|---|
| rn 4500 A 100 % Icn à 400 V CA 50 Hz se conformer à EN/CEI 60898-1 |
| classe de limitation |
|---|
| rn 3 se conformer à EN/CEI 60898-1 rn |
| [Ui] tension d'isolement |
|---|
| rn 440 V CA 50 Hz se conformer à EN/CEI 60947-2 rn |
| [Uimp] tension assignée de tenue aux chocs |
|---|
| rn 4 kV se conformer à EN/CEI 60947-2 rn |
| coupure pleinement apparente |
|---|
| rn Oui rn |
| type de commande |
|---|
| rn Par maneton rn |
| signalisation locale |
|---|
| rn Indication ON/OFF |
| mode d'installation |
|---|
| rn Encliquetable rn |
| support de montage |
|---|
| rn Rail DIN rn |
| pas de 9 mm |
|---|
| rn 6 rn |
| hauteur |
|---|
| rn 85 mm rn |
| largeur |
|---|
| rn 54 mm rn |
| profondeur |
|---|
| rn 74 mm rn |
| poids du produit |
|---|
| rn 340 g rn |
| couleur |
|---|
| rn Blanc rn |
| endurance mécanique |
|---|
| rn 20000 cycle rn |
| endurance électrique |
|---|
| rn 20000 cycle rn |
| verrouillages optionnels |
|---|
| rn Dispositif de cadenassage rn |
| connexion |
|---|
| rn À vis rn |
| position de verrouillage |
|---|
| rn Vis rn |
| type de raccordement |
|---|
| rn Bornes type tunnel haut ou bas1 10 mm² souple |
| longueur de dénudage des fils |
|---|
| rn 14 mm pour haut ou bas connexion rn |
| couple de serrage |
|---|
| rn 2 N.m haut ou bas rn |
| protection différentielle |
|---|
| rn Bloc séparé rn |
| gamme |
|---|
| rn Acti9 rn |
| nom du produit |
|---|
| rn Acti9 iDT40 rn |
| fonction produit |
|---|
| rn Disjoncteur miniature rn |
| Nom de l'appareil |
|---|
| rn IDT40T rn |
| fonction de l appareil |
|---|
| rn Distribution rn |
| description des pôles |
|---|
| rn 3P rn |
| nombre de pôles protégés |
|---|
| rn 3 rn |
| In courant assigné d'emploi |
|---|
| rn 20 A rn |
| type de réseau |
|---|
| rn CA rn |
| type de déclencheur |
|---|
| rn Thermique-magnétique rn |
| courbe de déclenchement |
|---|
| rn C rn |
| pouvoir de coupure |
|---|
| rn 4500 A Icn à 400 V CA 50 Hz se conformer à EN/CEI 60898-1 |
| aptitude au sectionnement |
|---|
| rn Oui se conformer à EN/CEI 60947-2 rn |
| labels qualité |
|---|
| rn NF rn |
Caractéristiques
- MarqueSCHNEIDER ELECTRIC
- Intensité courant20 A
- Quantité par pack1
- Courbe de déclenchementC
- Fonction du disjoncteurBipolaire
- Fréquence50 Hz
- Hauteur85 mm
- Indice de protectionIP20
- Largeur54 mm
- MatièresPlastique
- Nombre de pôle(s)3
- Poids340 g
- Tension électrique400 V
- Type de disjoncteurCoupe circuit
- Réf. ManoManoME22469503
- MMID300804392931
- Réf. fabricantA9P22320
- EAN3606481381590
Questions fréquentes
Quelle est la capacité de coupure de ce dispositif et dans quelles conditions est-elle applicable ?
Ce dispositif offre une capacité de coupure de 4500 A à 100 % Icn sous une tension de 400 V CA. Il peut également atteindre une capacité de coupure de 6 kA à 75 % Icu sous les mêmes conditions de tension.
Quel type de raccordement est compatible avec ce dispositif et quelles sont les spécifications associées ?
Ce dispositif est compatible avec des bornes de type tunnel, permettant un raccordement de fils souples de 1 à 10 mm² ou rigides de 1 à 16 mm². La longueur de dénudage recommandée est de 14 mm, avec un couple de serrage de 2 N.m.
Comment ce dispositif est-il installé et quelles sont ses dimensions ?
Ce dispositif s'installe par encliquetage sur un rail DIN. Ses dimensions sont de 85 mm de hauteur, 54 mm de largeur et 74 mm de profondeur.
