Description générale

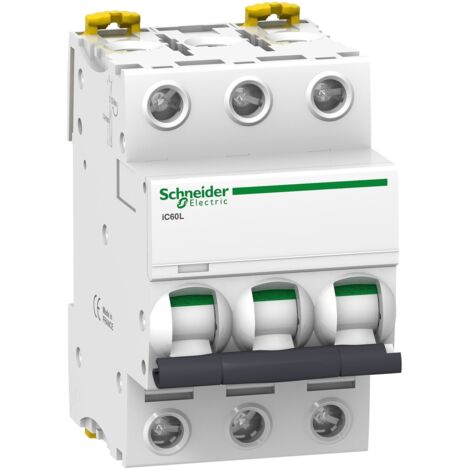

L'Acti9 iC60L 3P 2A est un disjoncteur conçu pour protéger, surveiller et contrôler les installations électriques dans les bâtiments industriels et tertiaires. Il se monte facilement sur rail DIN et est livré en emballage individuel avec une notice simplifiée.Spécifications techniques
- Fréquence du réseau : 50/60 Hz
- Tension assignée d'emploi : 220...240 V CA, 380...415 V CA, 440 V CA, 12...133 V CA, 125...180 V CC
- Déclenchement magnétique : 12 x In +/- 20 %
- Pouvoir assigné de coupure de service en court-circuit : 100 kA (220...240 V CA, 380...415 V CA, 440 V CA, 12...133 V CA), 20 kA (125...180 V CC)
- Classe de limitation : 3
- Tension d'isolement : 500 V CA
- Tension assignée de tenue aux chocs : 6 kV
- Type de commande : Par maneton
- Indication de tension : Signalisation de déclenchement
- Mode d'installation : Fixe
- Support de montage : Rail DIN
- Dimensions : Hauteur 85 mm, Largeur 54 mm, Profondeur 78,5 mm
- Poids : 0,375 kg
- Endurance mécanique : 20 000 cycles
- Durée de vie électrique : 10 000 cycles
- Mode de raccordement : Terminal simple (haut ou bas) 1...25 mm² rigide, 1...16 mm² souple
- Longueur de dénudage des fils : 14 mm
- Couple de serrage : 2 N.m
- Protection différentielle : Bloc séparé
- Code de compatibilité : IC60
- Segment de marché : Résidentiel, Petit commerce
Compatibilité et accessoires
- Accessoires disponibles : Peignes du système Acti9, auxiliaires de réarmement, de déclenchement et télécommandes
- Capteurs d'énergie Power Tag compatibles
Installation
- Montage sur rail DIN
- Pas de raccordement : 18 mm entre phases, pas de 9 mm : 6
