Description générale

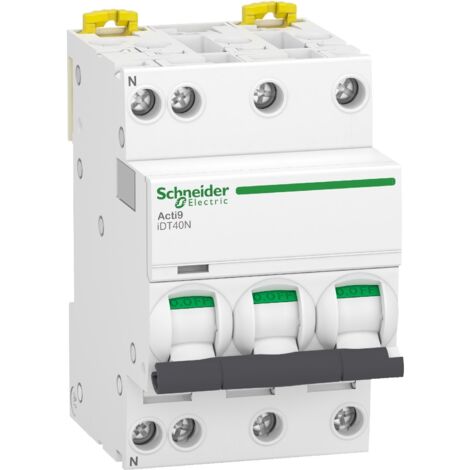

Le disjoncteur modulaire Acti9 IDT40 A9P34710 est conçu pour assurer la protection des circuits électriques. Il est de type 3P+N avec une capacité de 10A et un pouvoir de coupure de 6000A/10kA, conforme aux normes EN/CEI 60898 et EN/CEI 60947-2.Spécifications techniques
- Fréquence du réseau : 50 Hz
- Tension assignée d'emploi : 400 V CA
- Limite de déclenchement magnétique : 10...14 x In
- Pouvoir de coupure de service : 6000 A à 400 V CA
- Tension d'isolement : 440 V CA
- Tension assignée de tenue aux chocs : 4 kV
- Endurance mécanique : 20000 cycles
- Endurance électrique : 20000 cycles
- Poids : 345 g
- Dimensions : 85 mm (hauteur) x 54 mm (largeur) x 74 mm (profondeur)
Compatibilité et accessoires
- Code de compatibilité : IDT40N
- Verrouillages optionnels : Dispositif de cadenassage
Installation
- Mode d'installation : Encliquetable sur rail DIN
- Pas de 9 mm : 6
Utilisation
- Type de commande : Par maneton
- Signalisation locale : Indication ON/OFF et signalisation de déclenchement
- Type de raccordement : Bornes type tunnel haut ou bas
- Section de câble : 1...10 mm² souple ou 1...16 mm² rigide
- Longueur de dénudage des fils : 14 mm
- Couple de serrage : 2 N.m
