Description générale

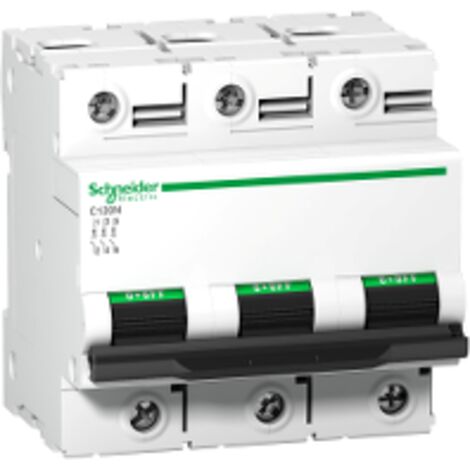

Le disjoncteur C120N 3P 100 A, courbe B, est conçu pour assurer la protection des circuits électriques contre les surcharges et les courts-circuits. Il est adapté à une utilisation dans des installations avec une tension assignée d'isolement de 500 V CA et une tension de service allant jusqu'à 440 V CA. Ce disjoncteur est idéal pour les applications nécessitant une coupure rapide et efficace en cas de défaillance électrique.Spécifications techniques
- Tension assignée d'emploi : 375 V CC, 220...240 V CA, 380...415 V CA, 440 V CA
- Fréquence du réseau : 50/60 Hz
- Limite de déclenchement magnétique : 3...5 x In
- Pouvoir assigné de coupure de service en court-circuit : 4,5 kA à 0,75 (440 V CA), 7,5 kA à 0,75 (380...415 V CA), 15 kA à 0,75 (220...240 V CA), 7500 A à 0,75 (230...400 V CA), 10 kA à 100 % (375 V CC)
- Classe de limitation : 3
- Tension assignée de tenue aux chocs : 6 kV
- Durée de vie mécanique : 20 000 cycles
- Durée de vie électrique : 5 000 cycles
- Poids : 0,615 kg
- Dimensions : Hauteur 81 mm, Largeur 81 mm, Profondeur 73 mm
Compatibilité et accessoires
- Mode d'installation : Encliquetable sur rail DIN symétrique 35 mm
- Mode de raccordement : Bornes type tunnel 1,5...35 mm² souple, 1...50 mm² rigide
- Longueur de dénudage des fils : 15 mm
- Couple de serrage : 3,5 N.m
Utilisation
Ce disjoncteur est utilisé pour protéger les circuits électriques dans divers environnements, en offrant une coupure rapide en cas de surcharge ou de court-circuit. Il est particulièrement adapté pour les installations industrielles et commerciales où la sécurité électrique est primordiale.Autres informations
- Signalisation locale : Indication ON/OFF
- Protection fuite à la terre : Bloc séparé
