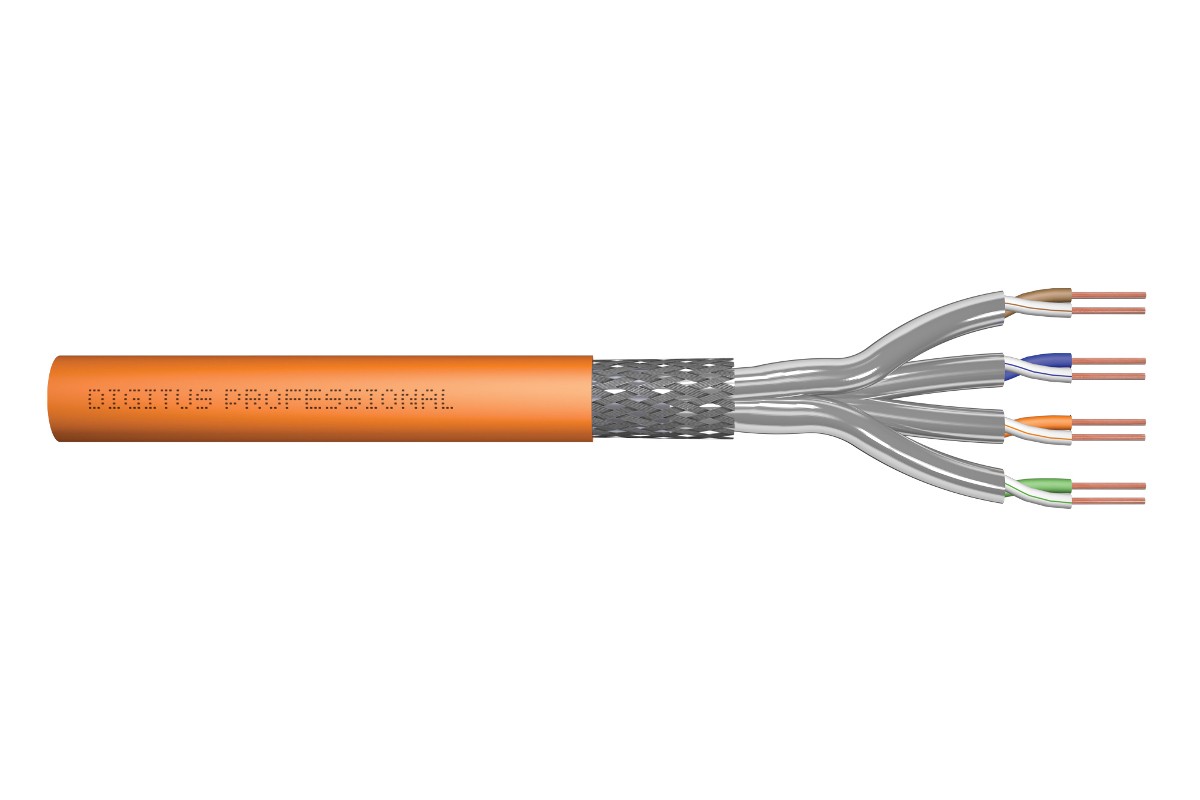

Câble réseau LAN à paires torsadées AWG23 S/FTP cat.7, 50 m

• Ethernet 10 Gb
• Fréquence de transmission 1200 MHz
• Prise en charge PoE (Power over Ethernet)
• Catégorie de câblage : Cat. 7

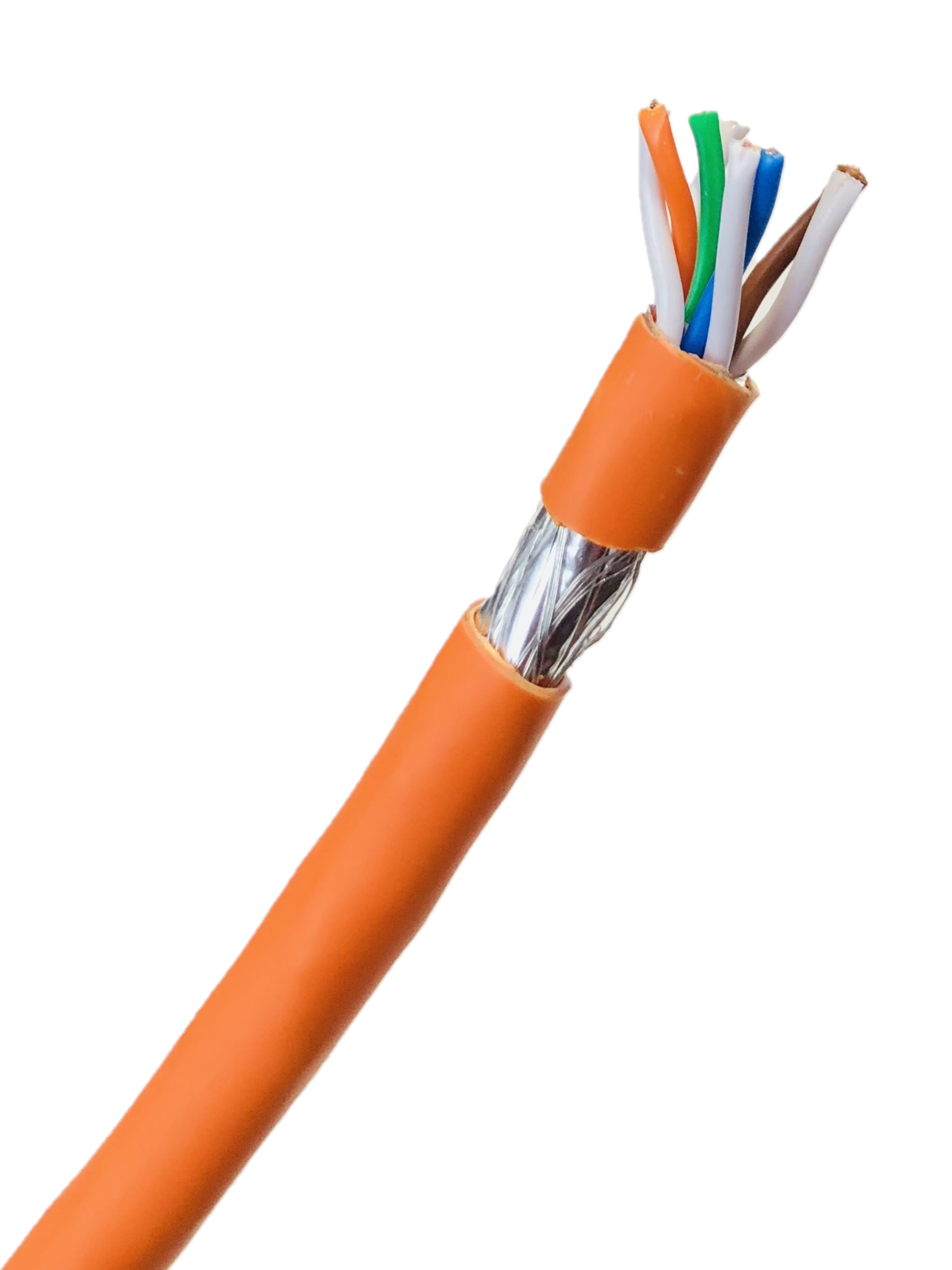

• Type de blindage : S-FTP, paires blindées par tresse et feuille métallique
• CPR : Dca
• Longueur : 1 m
• Couleur : Orange
• Construction du câble : 4 x 2 AWG 23/1, fil multibrins
• Gaine : LS0H
• Conducteur : Cuivre recuit pur, Fil AWG 23/1
• Tension de fonctionnement : 72 V CC

Domaines d'application :

Câblage horizontal, vertical et de campus

• IEEE 802.3AN
• 100Base-T
• 1000Base-T
• 2.5GBase-T ; 5GBase-T
• 10GBase-T ieee 802.5 : 16 Mo
• isdn
• fddi
• ATM
• PoE/PoE+/4PPoE

Certification : Approbation de type ghmt (z5423b-19)

Normes :

• ISO/IEC 11801 3e édition.
• IEC 61156-5
• TIA-568.2-D
• FR 50173-1/4
• FR 50288-4-1

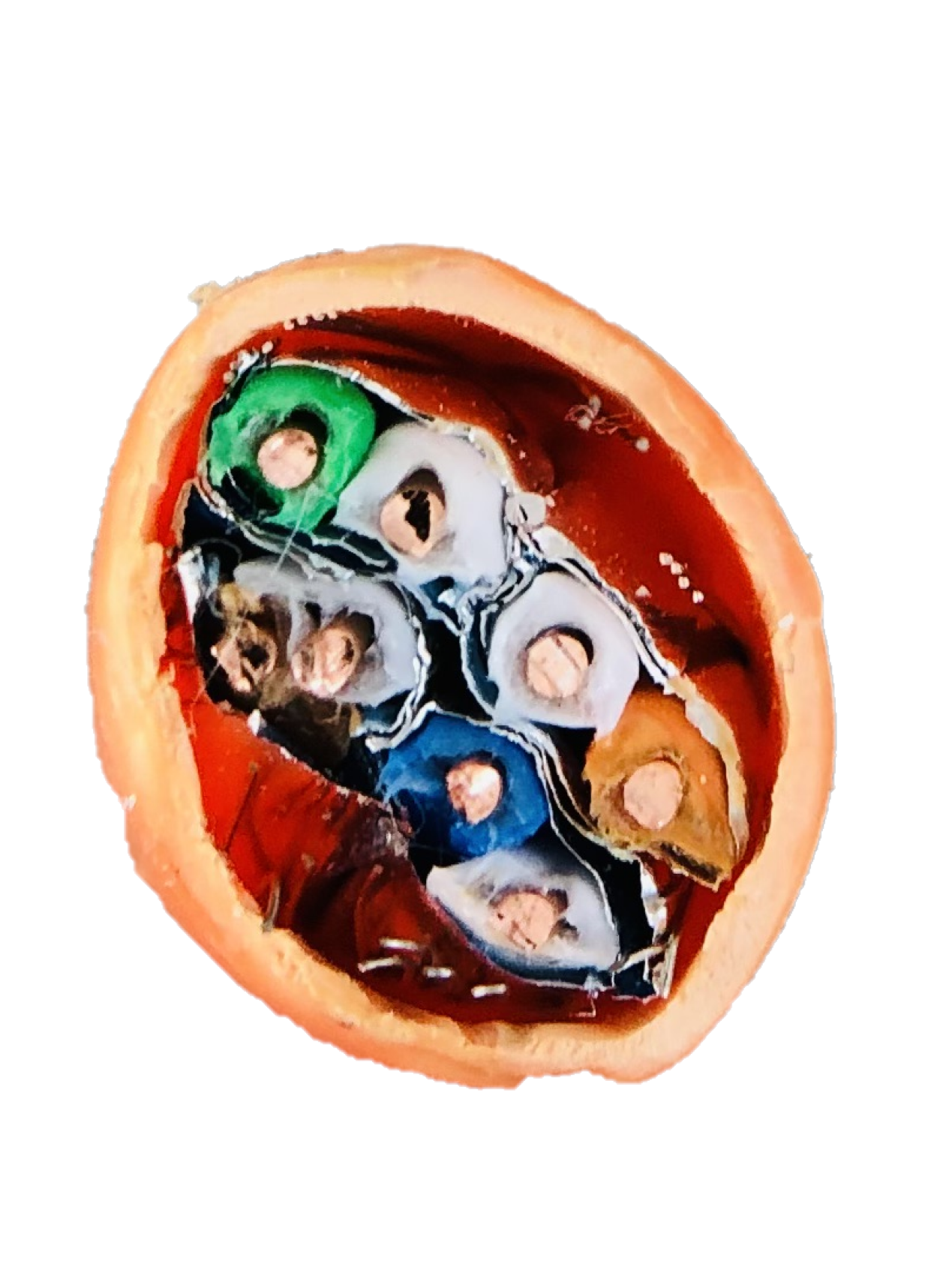

Propriétés physiques :

• Conducteur : Cuivre recuit pur, Fil AWG 23/1
• Isolation : SFS-PE (Polyéthylène à peau moussée)
• Nombre de conducteurs isolés : 8, torsadés en 4 paires
• Code couleur : Bleu-blanc, Orange-blanc, Vert-blanc, Marron-blanc
• Blindage individuel des paires : Feuille d'aluminium assurant une couverture à 100 %
• Blindage global : Tresse de cuivre étamé
• Extérieur Gaine : ECA à B2CA selon la norme EN 50575 ; lSZH
• Diamètre extérieur de la gaine : (nom.) 0,5 mm (ECA) ; 0,52 mm (DCA) ; 0,6 mm (CCA) ; 0,6 mm (B2CA)
• Couleur extérieure de la gaine : Orange (RAL 2000)

Propriétés mécaniques :

• Force de traction : 150 N max.
• Rayon de courbure dynamique minimal : 8 x AD mm min.
• Rayon de courbure statique minimal : 4 x AD mm min.
• Plage de température de stockage : -20 °C à +75 °C
• Plage de température de fonctionnement : -20 °C à +50 °C
• Plage de température d’installation : 0 °C à +50 °C
• Diamètre extérieur : (nom.) 7,0 mm (ECA) ; 7,2 mm (DCA) ; 7,5 mm (CCA) ; 7,5 mm (B2CA)

Propriétés électriques :

• Impédance : 100 ± 15 ohms à 4-100 MHz ; 100 ± 25 Ω à 100-600 MHz
• Capacité : 45 pF/m nominal à 1 kHz
• Déséquilibre de capacité par rapport à la masse : 1,6 pF/m max. à 1 kHz
• Résistance d'isolement : 5 GΩ x km min.
• Résistance CC : 95 Ω/km max. (déséquilibre de résistance max. de 2 %)
• Résistance de boucle CC : 190 Ω/km max. (déséquilibre de résistance max. de 2 %)
• Tension de fonctionnement : 72 Vcc max.
• Réjection de couplage : CA-Type 1b
• Temps de propagation : 450 ns/100 m max.
• Différentiel de délai : 10 ns/100 m max.
• Classification de distribution : "d" selon la norme EN 50174-2
• NVP : 79 %
