Détecteur de Mouvement Mural IR + Télecommande IP65 Blanc

Détecteur de Mouvement Mural Infrarouge IP65 Blanc + télécommande

Facile à poser, ce détecteur de mouvement s'installe aussi bien à l'extérieur qu'à l'intérieur.

Il possède un indice de protection IP65

Caractéristiques Techniques :

Source d’alimentation : 220-240V/AC

Fréquence d’alimentation : 50/60Hz

Lumière ambiante : <3-2000LUX (réglable)

Délai de temporisation : Min.10sec±3sec  - Max. : 30min±2min,

Charge nominale :    Max. 800W (Halogène) - Max. 200W  (LED)

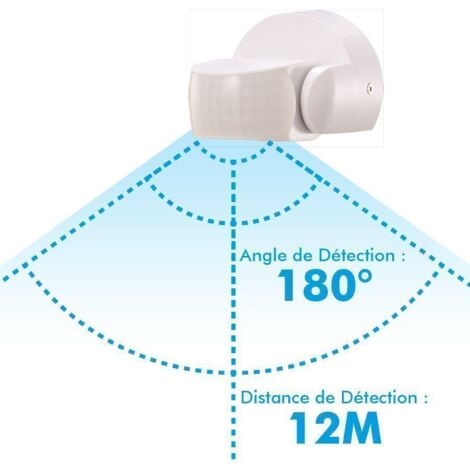

Portée de détection : 180°
Distance de détection : 12m max(<2°C)
Température de fonctionnement : -20~+40°C
Humidité de travail : <93%RH
Consommation électrique : soit environ 0,5W
Hauteur Optimale  d’installation : entre 1,8 et 2,5m
Vitesse de déplacement de détection : 0,6-1,5m/s
Plage de détection ; 50% , 75% et 100% (au choix)
Indice de Protection: IP65
Normes CE RoHS

⚠️ Avant de commencer : Consignes de sécurité obligatoires

L'électricité présente des dangers réels. Pour éviter tout risque d'électrocution, veuillez respecter impérativement ces étapes avant de toucher aux fils :

• Coupez le courant : Rendez-vous à votre tableau électrique et coupez le disjoncteur général, ou le disjoncteur spécifique correspondant au circuit de votre éclairage extérieur.

• Vérifiez l'absence de courant : Avant toute manipulation, assurez-vous qu'il n'y a plus de tension à l'aide d'un testeur de tension (ou en essayant d'allumer la lumière si elle était fonctionnelle).

• Travaillez au sec : Assurez-vous d'avoir les mains parfaitement sèches et de ne pas travailler sous la pluie ou dans un environnement humide.

• Note : Si vous avez le moindre doute sur vos compétences pour réaliser cette installation, n'hésitez pas à faire appel à un électricien qualifié.

Instructions de branchement de votre détecteur de mouvement

Une fois le courant coupé en toute sécurité, procédez au câblage de la manière suivante :

Étape 1 : Raccordement de l'alimentation (les fils qui viennent de votre tableau électrique)

1. Connectez le fil de phase (marron ou rouge) sur la borne marquée L.

2. Connectez le fil neutre (bleu) sur la borne marquée N.

Étape 2 : Raccordement de votre projecteur (les fils qui sortent de votre luminaire)

1. Connectez le fil de phase du projecteur (marron ou rouge) sur la borne marquée L' (cette borne gère le retour de courant vers la lampe).

2. Connectez le fil neutre du projecteur (bleu) sur cette même borne N.

   • Attention : La borne N va donc recevoir deux fils bleus (celui de l'alimentation générale ET celui de votre projecteur).

(Si vos câbles possèdent un fil de terre vert et jaune, raccordez-les ensemble sur la borne dédiée à la terre, souvent symbolisée par des petites lignes horizontales ou la lettre PE).

✅ Avant de remettre le courant

• Vérifiez que tous les fils sont bien serrés dans leurs bornes en tirant très légèrement dessus.

• Assurez-vous qu'aucun fil de cuivre dénudé ne dépasse des bornes.

• Refermez soigneusement le boîtier étanche de votre détecteur de mouvement.

• Vous pouvez maintenant réarmer votre disjoncteur au tableau électrique pour tester votre installation.

• Largeur (cm) : 8
• Hauteur (cm) : 5.1
• Angle degré : 180
• Contrôleur : Infra Rouge
• Utilisation : Intérieur / Extérieur
• Matière : Plastique
• IP : 65
• Détecteur de mouvement : Oui
• Couleur produit : Blanc
• Garantie constructeur (Ans) : 3
