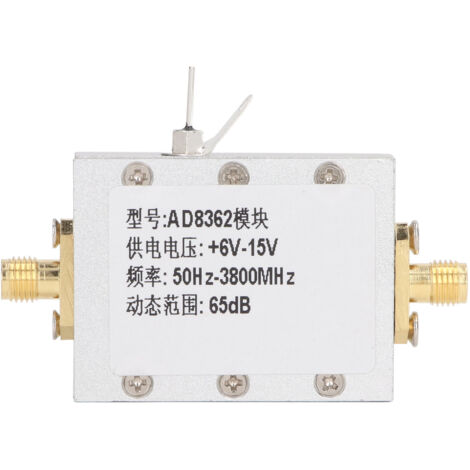

Détecteur de fréquence logarithmique de compteur de puissance de Signal RF-75dBm à 16dBm AD8362 pour la détection

34,11€
Produit similaire livré par
Stanley – Testeur et détecteur de tension 230 V – CAT II – Indicateur LED pour phase et terre – FMHT825696
Stanley – Testeur et détecteur de tension 230 V – CAT II – Indicateur LED pour phase et terre – FMHT825696
22,68 €26
Vendu par Weytoll

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Informations produit

Description

Caractéristiques:

1. Bande de fréquence : la fréquence de travail peut aller de 50 Hz à 3,8 GHz, adaptée à la détection de puissance à large bande, avec des réponses d'entrée et de sortie plates.
2. Plage dynamique élevée : la plage dynamique d'entrée peut atteindre 65 dB et, dans un système de 50 jours, son signal d'entrée peut aller de -75 dBm à 16 dBm. La haute précision et la linéarité fournissent une tension de sortie linéaire précise en dB, 50 mV par dB.
3. Large utilité : détection de puissance True RMS AD8362 est un détecteur de puissance avec une véritable réponse RMS. Ses résultats de mesure sont indépendants de la forme d'onde du signal et peuvent détecter la puissance RF de signaux modulés complexes, y compris les signaux CDMA, W CDMA, 8PSK, QAM et 0FDM. Il convient à IS95, CDMA2000, 3GPP, GSM/EDGE, MMDS et autres dispositifs d'accès à large bande.
4. Mode de mesure de puissance : les broches VOUT et VSET sont directement connectées et la tension de sortie est proportionnelle au logarithme de la valeur effective de la puissance d'entrée. Pour chaque augmentation de 1 dB du signal d'entrée, la tension de sortie Vout augmente de 50 mV, jusqu'à Vs 0,1 V. La lecture de la tension reflète directement la puissance. Ce mode de fonctionnement convient pour une utilisation en tant que wattmètre ou pour la détection de puissance dans un équipement.
5. Mode contrôleur : définissez une valeur de tension de référence à l'extrémité du VSET. Lorsque la valeur de tension d'alimentation détectée par AD8362 est supérieure à la valeur de tension de référence, la tension Vout produit un niveau haut. Lorsque la valeur de tension d'alimentation détectée par AD8362 est inférieure à la valeur de tension de référence, la tension Vout utilise AD8307 pour mesurer la puissance. La pente linéaire typique est de 0,025 V/dB et la plage de mesure est de -75 dBm à +16 dBm. Équipé d'une coque de blindage et d'une diode de protection de connexion anti-retour.


Spécifications:

Type d'article : Compteur de puissance de signal RF
Matériau : Alliage d'aluminium
Modèle : AD8362
Tension d'alimentation : DC 6 V-15 V
Fréquence : 50 Hz-3,8 GHz
Plage dynamique : 65 dB
Détecteur de fréquence : -75dBm - 16dBm


Comment utiliser:

Retirez le produit et connectez l'antenne à utiliser.


Liste de colis:

1 compteur de puissance de signal xRF

Caractéristiques

  • Marque
    WEYTOLL
  • Matières
    Métal
  • Type de détection de tension
    Sans contact
  • Réf. ManoMano
    ME214947799
  • MMID
    929233014653
