Description générale

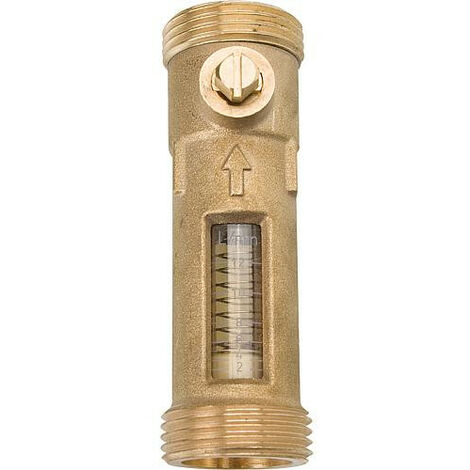

La vanne d'équilibrage avec affichage du débit HYCOFLOW VTB est conçue pour l'équilibrage hydraulique et le contrôle du débit dans les systèmes de chauffage, de refroidissement, de climatisation et solaires, ainsi que dans la géothermie. Ce débitmètre compact permet un réglage facile sans nécessiter de schémas ou d'appareils de mesure. Il convient pour l'eau de chauffage et de refroidissement, ainsi que pour des mélanges d'eau avec des additifs anticorrosion et antigel. L'affichage direct du débit en l/min facilite la lecture et le réglage du système.Spécifications techniques
- Débit : 5-40 l/min
- Longueur : 143 mm
- Diamètre : G1
- Pression de service maximum : 10 bar
- Plage de température maximum : 120 °C (brièvement 160 °C)
- Poids : 0,57 kg
- Corps en laiton
- Fluide : Eau ou mélanges d’éthylène-/propylène glycol-eau (50 % au max.), valeur pH 6,5-10
Compatibilité et accessoires
- Raccord d'entrée : 26x34 ou 1"
- Recommandation : Montage d’un filtre Oventrop, réf. 11210
Installation
L'installation de la vanne peut se faire horizontalement, en diagonale ou verticalement. Il est conseillé de rincer abondamment la tuyauterie avant le montage du robinet.
Utilisation
Le réglage du débit s'effectue à l'aide d'un tournevis sur la vis de réglage. Le débit réglé est directement lisible sur le robinet, et la colonne peut être fermée à l’aide du robinet à tournant sphérique.
Autres informations
Garantie : 1 an contre vices de fabrication, hors pièces d'usure.
