Description générale
Le dispositif de séparation 15 est conçu pour l'extraction de roulements à billes, de paliers à rouleaux, d'anneaux intérieurs et d'autres pièces montées à fleur. Grâce à ses tranchants acérés, il permet d'extraire des pièces là où les extracteurs à 2 et 3 bras ne peuvent pas être utilisés. Le serrage des mâchoires de séparation s'effectue par une extraction régulière des écrous sur les goujons latéraux.Spécifications techniques
- Poids : 5,3 kg

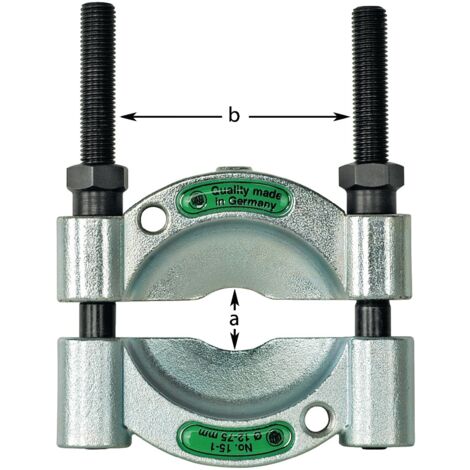

- Ouverture A : 25 - 155 mm
- Ouverture B : 155 mm
- Hauteur : 40 mm
- Largeur : 220 mm
- Longueur : 290 mm
- Taille nominale : 3
- Distance de boulon latéral : 155 mm
- Modèle : 15-3
- Numéro d'article : 4021176007293
Installation
Pour utiliser le système hydraulique (non fourni), vissez la broche dans le filetage de la traverse du dispositif d'extraction à l'aide d'une clé. Assurez-vous que l'élément intermédiaire exerce une pression ferme contre l'arbre avant d'activer le système hydraulique.Utilisation
Ce dispositif est idéal pour le retrait de roulements à billes, de roulements à rouleaux, d'anneaux intérieurs et d'autres pièces affleurantes dans divers secteurs tels que l'automobile, l'agriculture et l'industrie. Il est important de l'utiliser avec l'extracteur approprié.Autres informations
- Fonctionnement hydraulique possible avec des dispositifs d'extraction plus grands.
- La broche hydraulique doit être demandée séparément.
- Les figures 2, 3 et 4 illustrent le dispositif en combinaison avec d'autres équipements (non fournis).
