Description générale

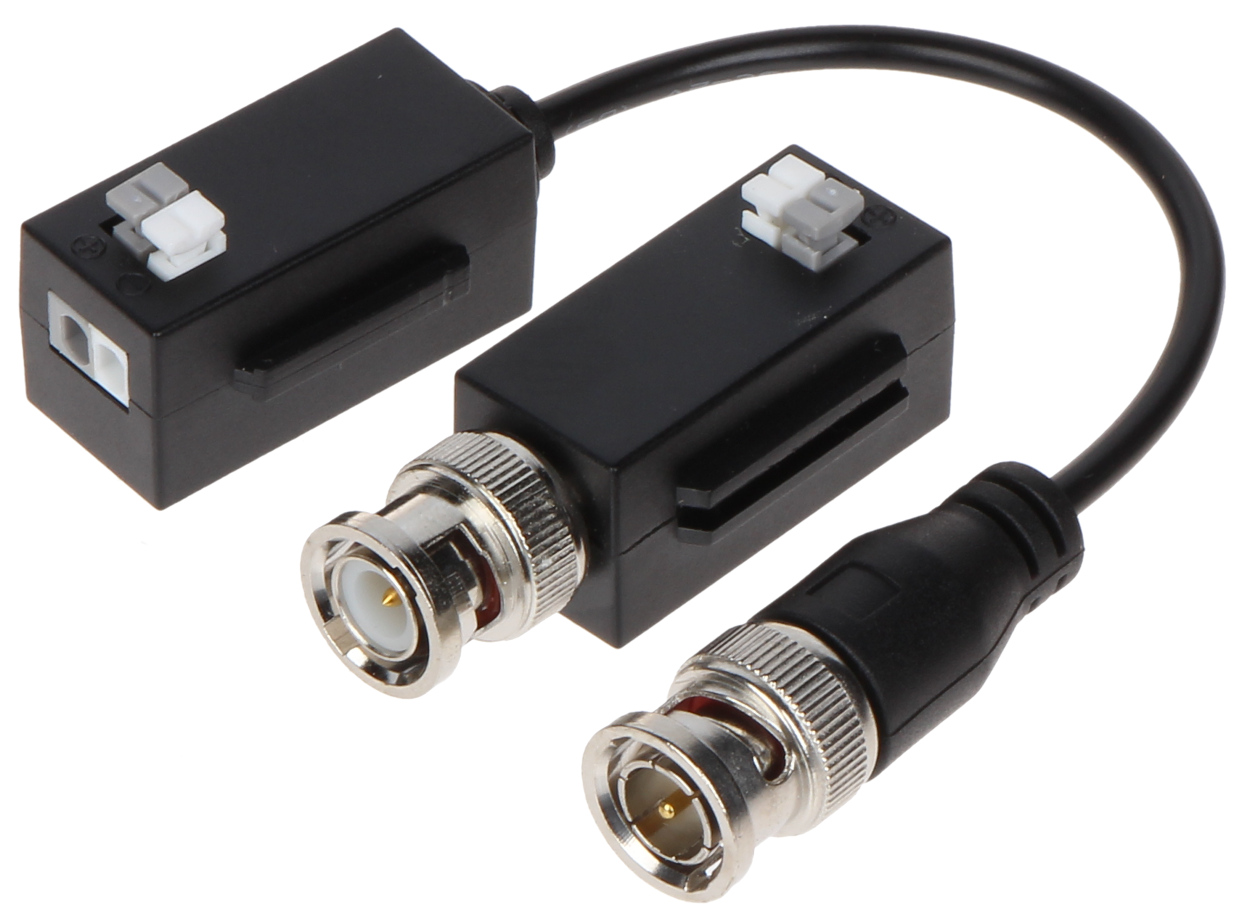

Le Dahua PFM800B-4K est un mini balun transformateur vidéo passif conçu pour la transmission de signaux vidéo via un câble à paires torsadées. Il adapte l'impédance du câble coaxial de 75Ω à celle du câble symétrique, permettant une transmission efficace sur des distances allant jusqu'à 400 mètres avec un câble de catégorie 5. Ce dispositif est fabriqué en ABS noir, offrant une robustesse et une durabilité, et est équipé d'un système de jonction pour relier plusieurs baluns entre eux.Spécifications techniques
- Type d’appareil: Passif
- Nombre de canaux: 1

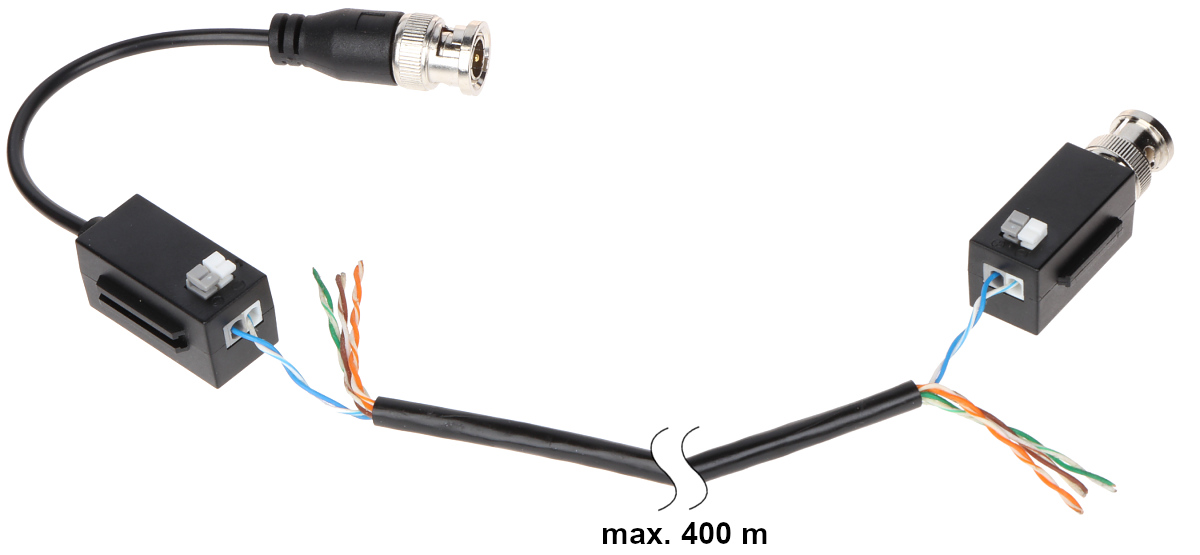

- Étendue de transmission vidéo: 400 m (max) @ 720p
- 250 m (max) @ 1080p
- 180 m (max) @ 4K UHD
- 400 m @ CVBS - PAL / NTSC
- Amortissement: 4.43 MHz @ 3.33 dB, 11 MHz @ 3.42 dB, 21 MHz @ 3.73 dB, 38 MHz @ 4.48 dB, 42 MHz @ 4.67 dB, 67.5 MHz @ 5.73 dB
- CMRR (dB @ 5MHz): > 60 dB
- Impédance du connecteur coaxial: 75 Ω
- Impédance du connecteur symétrique: 100 Ω
- Type de connecteur coaxial: BNC - Broche sur le câble
- Type de connecteur symétrique: Bornes à ressorts
- Température de travail: -30 °C à 70 °C
- Humidité relative admissible: < 95 %
- Poids: 0.02 kg
- Dimensions: 49 x 19.5 x 20 mm, 39 x 19.5 x 20 mm
- Fabricant/Marque: DAHUA
Installation

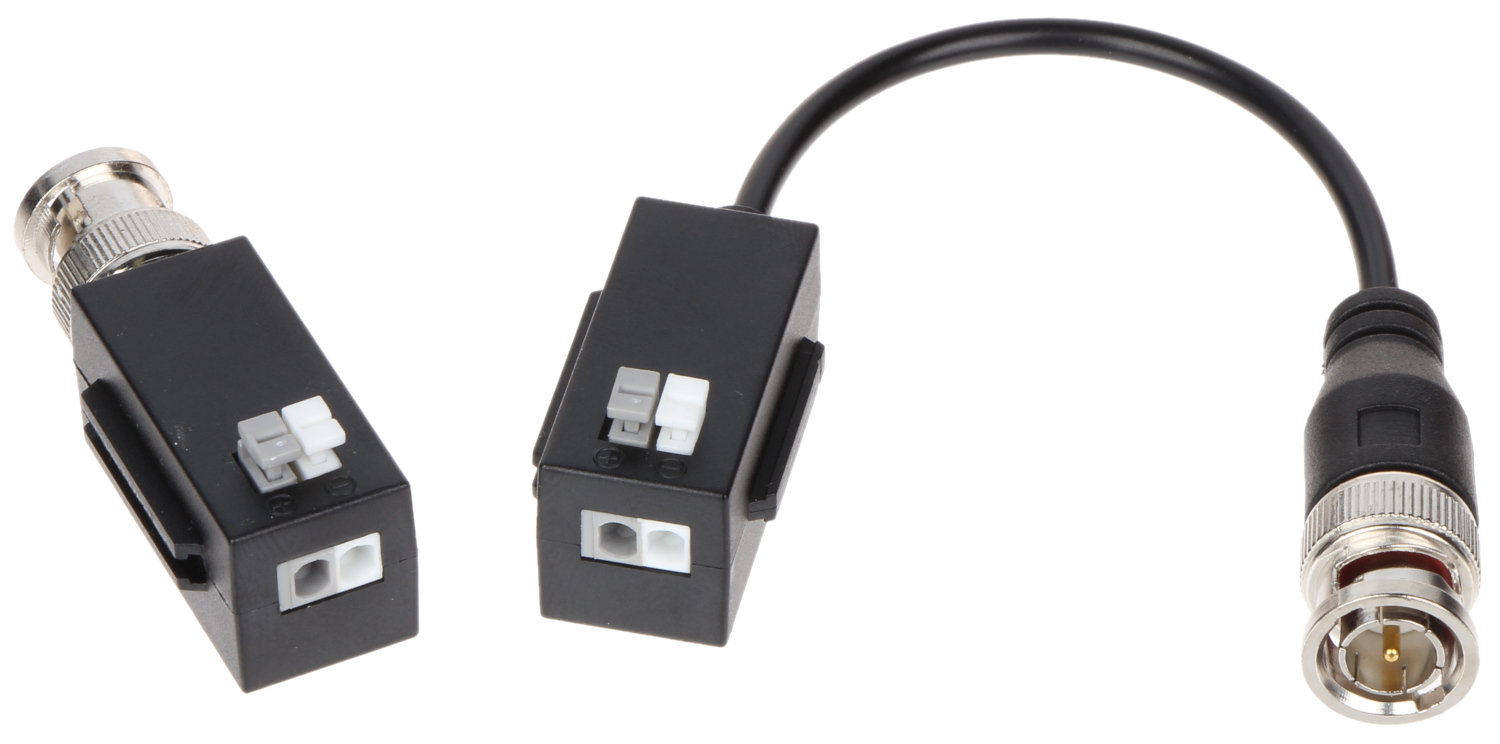

- Les pinces à ressort pour paire torsadée permettent un assemblage rapide sans outils.
- Attention à la connexion correcte des bornes (+) et (-) pour éviter les perturbations de l'image.
