Description générale

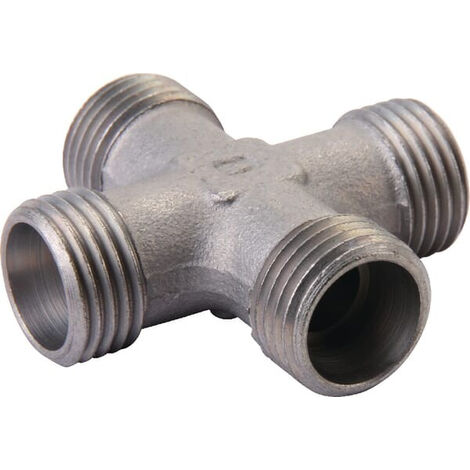

La croix VOSS KS12L est conçue pour les applications de flexibles hydrauliques, offrant un faible risque de fuite et une résistance multiple à la corrosion. Ce raccord croisé permet de connecter quatre conduites avec un diamètre de tuyau de 12 mm.Spécifications techniques
- Diamètre de filetage du raccord n°1 : M18
- Diamètre de filetage du raccord n°2 : M18
- Diamètre de filetage du raccord n°3 : M18
- Diamètre de filetage du raccord n°4 : M18
- Diamètre intérieur : 12 mm
- Hauteur du corps : 17 mm
- Longueur totale : 48 mm
- Norme DIN : 2353 2401
- Pression de service maximale : 315 bar
- Pas de vis pour chaque raccord : 1,5 mm
- Taille de clé : 22 mm pour tous les raccords
- Traitement de surface : Zinc Nickelé
- Type de filetage : Métrique pour tous les raccords
- Type de raccord : Bague coupante, Femelle pour tous les raccords
Compatibilité et accessoires
- À relier directement avec une bague de tuyau métrique ou un raccord prémonté
