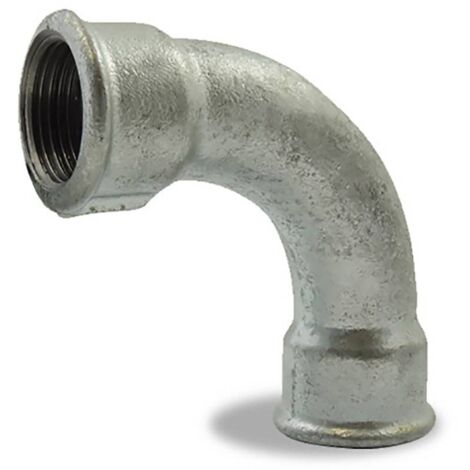

Courbe à grand rayon à 90° femelle femelle, galvanisée, en fonte malléable 1/2''

Courbe à grand rayon à 90° femelle femelle galvanisée en fonte malléable (Référence : 02GAL) représente la solution de raccordement professionelle de référence pour tous vos systèmes de distribution d'eau potable, de gaz, de vapeur et de liquides non corrosifs. Ce raccord Multitanks bénéficie d'une conception robuste en fonte malléable à cœur blanc, garantissant une longévité exceptionnelle même dans les conditions d'utilisation les plus exigeantes. Sa certification conforme aux normes européennes EN 10242 et ISO 49 en fait un choix privilégié des professionnels du bâtiment, de la plomberie et des systèmes CVC.

Applications et domaines d'utilisation

Cette courbe à grand rayon trouve sa place dans une multitude d'installations professionnelles et domestiques. En plomberie sanitaire, elle permet de réaliser des changements de direction fluides dans les réseaux d'eau potable froide et chaude, réduisant considérablement les pertes de charge par rapport aux courbes à rayon standard. Les installateurs de systèmes de chauffage l'apprécient pour sa capacité à supporter les variations de température et de pression inhérentes aux circuits de chauffage central.

Dans le domaine industriel, ce raccord s'avère indispensable pour les installations de distribution de gaz non corrosifs, les systèmes de vapeur basse pression et les circuits de fluides techniques. Les professionnels du génie climatique l'utilisent fréquemment dans les réseaux de distribution d'eau glacée et d'eau chaude des installations CVC de grande envergure. Sa configuration femelle-femelle facilite l'assemblage avec d'autres éléments filetés mâles, offrant une polyvalence maximale dans la conception des réseaux.

Caractéristiques techniques et matériaux

La fonte malléable à cœur blanc nuance EN-GJMW-400-5 selon la norme EN 1562 confère à ce raccord des propriétés mécaniques remarquables. Cette nuance spécifique offre une résistance à la traction de 400 MPa minimum avec un allongement de 5% minimum, garantissant une tenue mécanique optimale sous contraintes. Le processus de malléabilisation transforme la structure du carbone libre en carbone de recuit, éliminant la fragilité caractéristique de la fonte grise ordinaire.

Le revêtement galvanisé d'épaisseur 70 microns, appliqué selon les standards les plus stricts, forme une barrière protectrice contre la corrosion. Cette galvanisation à chaud crée une liaison métallurgique entre le zinc et la fonte, assurant une adhérence parfaite et une protection durable. Le filetage respecte scrupuleusement la norme ISO 7-1 (BSPT), avec des embouts femelles cylindriques Rp précis, garantissant une étanchéité parfaite lors des assemblages.

Installation et mise en œuvre

L'installation de cette courbe à grand rayon nécessite le respect de quelques règles fondamentales pour garantir l'étanchéité et la durée de vie de l'assemblage. Avant tout montage, vérifiez la propreté des filetages et éliminez toute trace d'humidité ou de corps étranger. L'utilisation d'une filasse chanvrière ou d'un mastic d'étanchéité agréé contact alimentaire s'impose pour les raccordements sur filetage conique.

Le serrage doit être progressif et maîtrisé, en utilisant des clés adaptées au diamètre du raccord. Évitez le surserrage qui pourrait endommager les filetages ou provoquer des fissures dans la fonte. Pour les applications haute température, prévoyez des points fixes et des compensateurs de dilatation adaptés. L'entretien se limite à une inspection visuelle périodique du revêtement galvanisé et au contrôle de l'étanchéité des joints.

Avantages du grand rayon et conseils d'expert

Le choix d'une courbe à grand rayon plutôt qu'à rayon court résulte d'une approche technique rigoureuse visant à optimiser les performances hydrauliques. Le grand rayon réduit significativement les pertes de charge singulières, améliorant ainsi le rendement global des installations de pompage et diminuant les coûts énergétiques. Cette caractéristique s'avère particulièrement bénéfique dans les circuits longs ou les installations nécessitant des débits importants.

Pour maximiser l'efficacité de vos installations, associez cette courbe aux autres raccords de la gamme Multitanks en fonte malléable : tés, manchons, réductions et unions. Cette homogénéité de matériaux garantit une compatibilité parfaite et évite les couples galvaniques source de corrosion. En rénovation, cette courbe constitue un excellent choix pour remplacer d'anciens raccords en fonte grise, apportant une fiabilité accrue et une meilleure résistance aux chocs thermiques.
