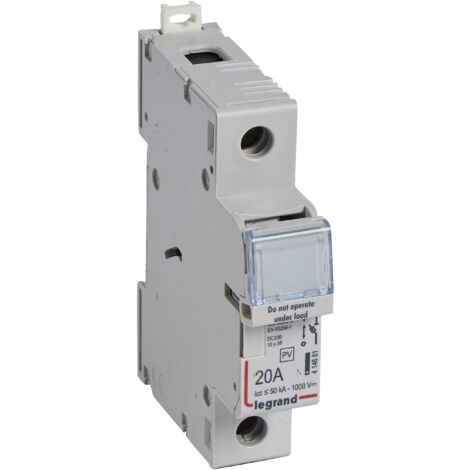

Coupe-circuit 1000V pour cartouche 10x38mm pour application photovoltaïque 20A 1 pôle protégé 1 module LEGRAND 414681

Produit épuisé

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le coupe-circuit 1000V pour cartouche 10x38mm est conçu spécifiquement pour les applications photovoltaïques. Il permet de sectionner et de protéger les circuits de courant continu (DC) provenant des panneaux solaires, garantissant ainsi la sécurité des installations jusqu'à 1000V. Ce modèle est un dispositif à 1 pôle protégé, idéal pour une utilisation avec des fusibles cylindriques de type 10x38mm.

Spécifications techniques

  • Tension nominale : 1000 V
  • Intensité nominale : jusqu'à 20A
  • Mode de pose : Rail DIN
  • Taille de fusible : 10x38 mm
  • Nombre de pôle(s) : 1
  • Pôle neutre sectionné simultanément : Non
  • Classe de protection (IP) : IP20
  • Pouvoir de coupure : 50kA selon EN 60269-1
  • Catégorie d'emploi : DC 20B selon EN 60947-3
  • EAN/Gencode : 3245064146814
  • Installation

    Ce coupe-circuit est destiné à être utilisé dans des installations avec panneaux photovoltaïques polarisés, où une des polarités est mise à la terre. Il protège les pôles non reliés à la terre pour chaque chaîne PV. Il est livré avec des cloisons de séparation et des étiquettes de sécurité, avec la recommandation de ne pas manœuvrer en charge.

    Utilisation

    Il est recommandé d'utiliser ce coupe-circuit avec des fusibles dédiés aux applications photovoltaïques côté courant continu, conformément aux préconisations du guide UTE C 15-712-1.

    Caractéristiques

    • Marque
      LEGRAND
    • Intensité courant
      20 A
    • Garantie
      1 an(s)
    • Mode de pose électricité
      Rail DIN
    • Réf. ManoMano
      ME14970807

    Impact environnemental

    • Origine
      Fabriqué en Turquie
