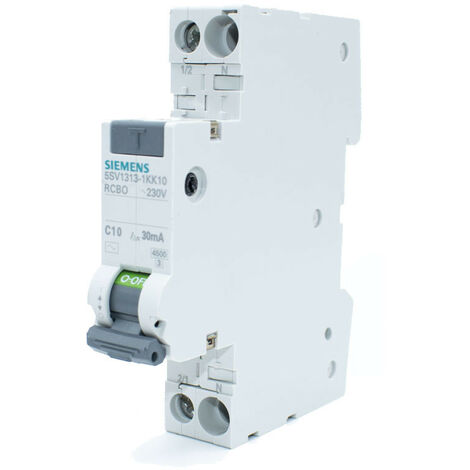

Kit magnétothermiques différentiels Siemens 10A 1P+N 30MA AC 4,5KA 5SV13131KK10

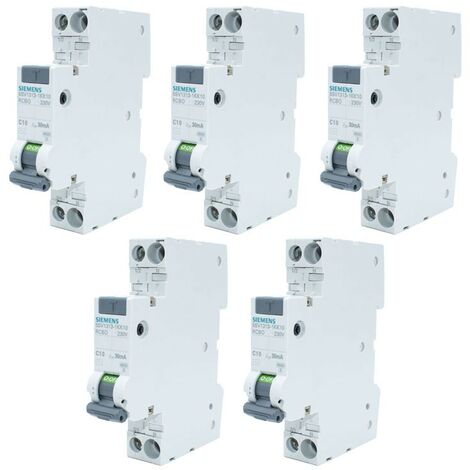

Kit de 5 pièces d'interrupteurs magnétothermiques différentiels compacts Siemens, avec les caractéristiques suivantes

• 1 module
• Connexion DIN (universelle pour tout tableau de distribution sur le marché)
• Pôles 1P+N
• 10 ampères
• Pouvoir de coupure 4,5kA
• Courant différentiel nominal 30 mA
• Tension nominale 230 Vac
• Type AC
• Courbe d'intervention C.

L'interrupteur magnétothermique est situé à côté du disjoncteur différentiel et il intègre une protection magnétique à une protection thermique et interrompt le courant électrique en cas de besoin.

Le différentiel magnétothermique est donc un système qui combine les fonctions du disjoncteur différentiel avec des caractéristiques magnétiques et thermiques.

L'interrupteur magnétothermique différentiel présent dans l'installation électrique intègre trois protections différentes :

• celle magnétique pour les courts-circuits susceptibles de mettre en danger un bâtiment entier et présentant un risque d’incendie ;
• celle thermique pour les surcharges dans la fourniture d’énergie électrique (par exemple, plusieurs appareils en fonctionnement) ;
• celle différentielle typique du disjoncteur, qui protège la personne contre une dispersion de courant.



La courbe C, seuil d'intervention de 5 à 10 fois In, pour l'application de circuits ohmiques-inductifs avec des courants de démarrage moyens. Il est largement utilisé dans les installations domestiques.

Pour l'interrupteur différentiel de type AC l'intervention est assurée pour des courants alternatifs sinusoïdaux appliqués de façon soudaine ou lentement croissants (CEI EN 61008-1).

Caractéristiques :

• Série Siemens
• Tension nominale 240 Vac
• Courant d'entrée 10A
• Pouvoir de coupure Icn 4,5kA
• Courant de défaut par déclenchement / valeur nominale 30 mA
• Courbe d'intervention C
• 1 module
• 1P+N
• Type de différentiel AC
• Fréquence d'utilisation 50 Hz
• Profondeur d'installation 69,5 mm
• Couple de serrage / avec bornes à vis min 1.2 Nm - max 2 Nm
• Hauteur 90 mm
• Largeur 18 mm
• Profondeur 77 mm
• Profondeur d'encastrement 70 mm
• Toute position de montage
• Poids net 117 g
• Degré de protection IP20, pour l'installation dans un tableau de distribution, avec des conducteurs connectés.

• KIT : Kits de disjoncteurs différentiels
• Modules : 1
• Pôles : 1P+N
• Pouvoir : 4.5KA
• Type de différentiel : AC
• Courant différentiel : 0.03A
• Ampère : 10A
• Protections du circuit : Interrupteurs différentiels thermomagnétiques
