Contrôleur Programmable pour Moteur Pas-à-Pas Monophasé 220V avec Fiche CN

Bienvenue dans notre boutique !

Découvrez notre contrôleur programmable avancé pour moteurs pas-à-pas, un outil indispensable pour une variété d'applications d'automatisation nécessitant un contrôle de positionnement et de mouvement précis et complexe.

**Principales caractéristiques :**

* **Programmation flexible :** Instructions arbitrairement programmables permettant des opérations complexes, qu'il s'agisse de contrôle de positionnement ou de contrôle non positionnel.

* **Haute performance :** Fréquence de sortie maximale de 40 kHz, idéale pour piloter des entraînements à micropas (subdivision). Résolution de fréquence de sortie extrêmement précise, jusqu'à 1 Hz.

* **Multiples états de fonctionnement :** Fonctionne en mode automatique, manuel, édition de programme et réglage des paramètres.

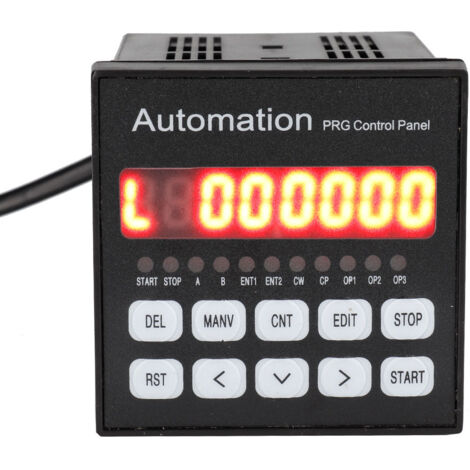

* **Affichage complet :** Écran à 8 tubes numériques affichant l'état (manuel/automatique, marche/arrêt), les valeurs (étape/compteur/programme), les paramètres, l'état des entrées/sorties, ainsi que les impulsions CP et la direction.

**Spécifications détaillées :**

* **Alimentation :** Prise CN, 220V AC (tolérance ≤ ±15%).

* **Programmes :** Jusqu'à 99 programmes stockables.

* **Entrées/Sorties :** 6 entrées avec isolation optique / 3 sorties avec isolation optique.

* **Plage de déplacement :** Continue, de -7 999 999 à +7 999 999.

* **Courbe d'accélération/décélération :** 2 courbes optimisées.

* **Fonction retour à zéro :** Retour automatique bidirectionnel à la position zéro.

* **Instructions de programmation :** 14 instructions disponibles avec support technique.

**Fonctionnalités opérationnelles :**

* **Mode Automatique :** Les programmes peuvent être édités. Le démarrage et l'arrêt peuvent être contrôlés depuis le panneau ou via les bornes.

* **Mode Manuel :** Réglage de position avec vitesse et pas de déplacement paramétrables.

* **Réglage des Paramètres :** Permet de configurer la fréquence de démarrage, la courbe de vitesse, le jeu de renvoi, la longueur manuelle, la vitesse manuelle, le saut de ligne d'interruption et la vitesse de retour.

* **Édition de Programme :** Insertion, suppression et modification libres des programmes. Inclut des fonctions de saut de ligne, détermination de donnée 0, et gestion d'instructions longues ou courtes.

* **Opération Externe (Fonction A/B) :** Permet des opérations d'interruption via des commutateurs externes sur les bornes A et B, essentiel pour les applications où le point d'arrêt n'est pas connu à l'avance (ex : arrêt sur fin de course).

**Description des connexions (Panneau Arrière) :**

* **CP, CW, OPTO :** Connexions au pilote du moteur pas-à-pas (signal d'impulsion de pas, signal de direction, borne commune +).

* **Start, Stop :** Bornes pour démarrer ou mettre en pause l'exécution automatique du programme.

* **A Operation, B Operation :** Bornes pour les fonctions d'interruption avancées.

* **Input 1, Input 2 :** Bornes d'entrée commutables.

* **Output 1, 2, 3 :** Bornes de sortie.

* **COM+, COM- :** Alimentation externe DC 12V/0.3A isolée pour les E/S.

* **~220V :** Borne d'entrée d'alimentation principale du contrôleur.

Tous les signaux d'entrée et de sortie sont isolés optiquement pour une immunité aux interférences maximale. L'état des E/S est indiqué par des LED sur le panneau avant.

**Contenu du colis :**

* 1 x Contrôleur

**Note :**

Veuillez nous indiquer si vous avez besoin d'un adaptateur de prise spécifique.
