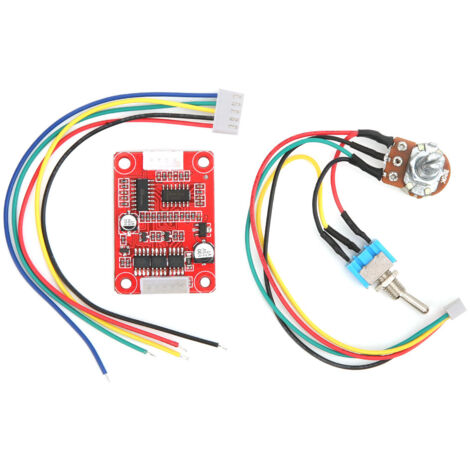

Contrôleur Moteur Sans Balais 30W 7.5V-18V, Plaque de Commande Rotation CW/CCW

(41,99€/pc)

Vous achetez pour votre entreprise ?

Tarifs négociés HT jusqu'à -20%

Produit similaire livré par
Télécommande 2 canaux pour motorisations – Compatible FAAC – Portée 100m – Émetteur mural – SKU 787009
Télécommande 2 canaux pour motorisations – Compatible FAAC – Portée 100m – Émetteur mural – SKU 787009
31,13 €
483

Ces articles peuvent vous intéresser !

Pack de 2 Télécommandes CAME TOP-432EECAME

Pack de 2 Télécommandes CAME TOP-432EE

1162
Livraison gratuite
Kit remplacement moteur volet Somfy LT50 METEOR 1041055 20/17SOMFY
8 options
N°1 des ventes

Kit remplacement moteur volet Somfy LT50 METEOR 1041055 20/17

581
Livraison gratuite

Comparer à des articles similaires

Informations produit

Description

Bienvenue dans notre boutique !

Ce contrôleur de moteur sans balais intègre une fonction de redresseur logiciel pour une gestion optimisée. Il est équipé de protections essentielles contre les surintensités et les inversions de polarité. Vous pouvez réguler avec précision la vitesse de votre moteur sur une plage étendue de 5% à 100% grâce au potentiomètre inclus. De plus, il permet de commander facilement le sens de rotation du moteur.

**Détails du produit :**

* **Type d'article :** Carte de pilotage de moteur

* **Tension de service :** DC 7.5V à 18V

* **Courant de service :** ≤ 3A

* **Tension de contrôle de vitesse :** 0.25V à 5V

* **Plage de vitesse :** 5% à 100%

* **Puissance d'entraînement :** 30W

**Instructions de câblage :**

**1. Bornes de contrôle :**

* **5V :** Tension de sortie de la carte. À connecter au potentiomètre de vitesse si utilisé (laisser libre sinon).

* **ZF :** Borne de contrôle du sens de rotation. La mise à la masse ou au 5V inverse le sens du moteur (peut être laissée libre pour un sens fixe).

* **VR :** Entrée du signal de vitesse (tension 0.25V à 5V). En dessous de 0.25V, le moteur ne tourne pas.

* **GND :** Masse commune pour les signaux de contrôle.

**2. Bornes de sortie :**

* **Power + :** À connecter au pôle positif de l'alimentation (7.5V à 18V DC).

* **Power - :** Masse de l'alimentation, à connecter au pôle négatif.

* **MA / U, MB / V, MC / W :** Bornes pour connecter les trois fils du moteur sans balais.

**Contenu du colis :**

* 1 x Carte de pilotage de moteur sans balais

* 1 x Potentiomètre de réglage de vitesse avec interrupteur Marche/Arrêt

* 1 x Câble de contrôle de sortie 5 broches (couleur aléatoire)

Caractéristiques

  • Marque
    LISATR
  • Couleur
    Multicouleur
  • Couleur de la lumière
    Rouge
  • Hauteur
    1 cm
  • Largeur
    8 cm
  • Longueur
    12 cm
  • Poids
    100 g
  • Type d'accessoires de motorisation
    Pièce détachée
  • Usage de la motorisation
    Pour portail
  • Réf. ManoMano
    ME101997970
  • MMID
    334185712791
  • Réf. fabricant
    YM0326-LT22874
  • EAN
    1062655151673
