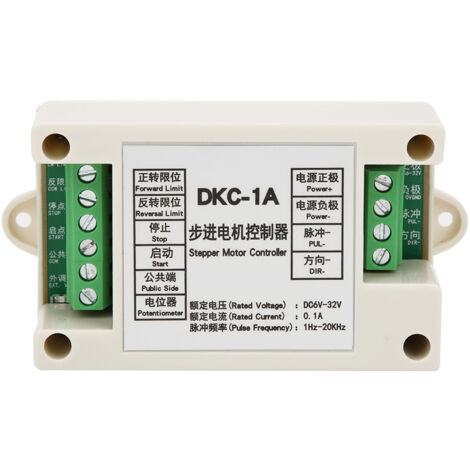

Contrôleur de Vitesse pour Moteur Pas à Pas, Alimentation 5-32V DC, Interface PLC Compatible

Bienvenue dans notre boutique !

Ce contrôleur de vitesse pour moteur pas à pas est un appareil polyvalent et performant, conçu pour piloter avec précision les moteurs pas à pas et les servomoteurs. Il fonctionne avec une large plage de tension d'entrée de 5 à 32V DC.

Il intègre une fonction d'accélération de type S avec arrêt immédiat pour des mouvements fluides et précis, ainsi que des protections intégrées contre l'inversion de polarité, les surtensions et les surintensités pour une sécurité accrue. Le contrôleur effectue une commutation intelligente et automatique entre la régulation de vitesse intégrée (via son potentiomètre) et une régulation de vitesse externe. Il est capable de délivrer une fréquence d'impulsion élevée allant jusqu'à 20 KHz. Ses entrées sont entièrement isolées par optocoupleur. Le signal de sortie est une impulsion négative, et le signal d'entrée est actif à l'état bas (logique basse).

Le contrôleur propose plusieurs modes de fonctionnement, réglables via les interrupteurs à glissière S1 et S2 :

- Mode aller-retour automatique (S1=0, S2=0) : Après un déclenchement, le moteur effectue automatiquement des cycles aller-retour entre les limites avant et arrière jusqu'à l'arrêt.

- Mode déclenchement unique (S1=0, S2=1) : Chaque déclenchement fait tourner le moteur jusqu'à la limite suivante (avant ou arrière), puis il s'arrête. Le prochain déclenchement inverse le sens.

- Mode cycle unique (S1=1, S2=0) : Un déclenchement initie un cycle complet : rotation vers la limite avant, arrêt, puis rotation vers la limite arrière et arrêt final.

- Mode marche au pas (S1=1, S2=1) : Le moteur tourne uniquement lorsque la commande correspondante (avant ou arrière) est activée, et s'arrête dès qu'elle est relâchée.

Pour la connexion :

- Connexion au driver moteur : Ce contrôleur utilise une méthode de connexion à anode commune. Connectez les bornes PUL+ et DIR+ du driver au pôle positif de l'alimentation (+V). Les sorties P- et D- du contrôleur se connectent respectivement aux entrées d'impulsion (PUL-, CLK-) et de direction (DIR-, CW/CCW-) du driver.

- Interrupteurs de limite et boutons-poussoirs : Compatible avec les interrupteurs mécaniques normaux ouverts à deux fils. Pour les capteurs électroniques (photoélectrique, proximité, Hall), utilisez un modèle NPN à trois fils DC24V normalement ouvert.

- Potentiomètre externe : Utilisez un potentiomètre d'une valeur ≤ 10KΩ. Une fois connecté aux bornes dédiées, le contrôleur bascule automatiquement sur la régulation de vitesse externe.

- Signal de contrôle : Accepte une tension de 0-24V. Le signal est validé sur le front descendant et doit être maintenu pendant plus de 2,5 µs.

Vous recevrez un contrôleur de vitesse pour moteur pas à pas et un manuel d'utilisation (en chinois et en anglais).
