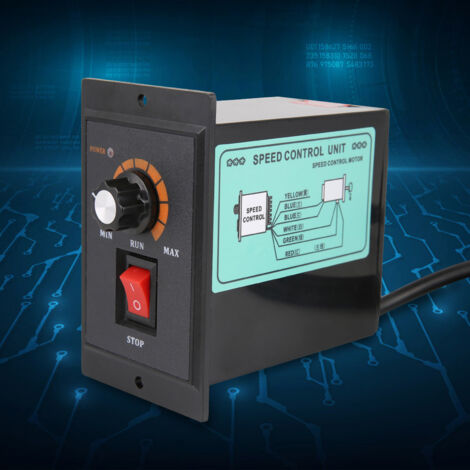

Contrôleur de Vitesse Moteur AC 400W 220V 50Hz - Régulateur de Vitesse Monophasé pour Moteur Électrique

Bienvenue dans notre boutique !

Découvrez notre régulateur de vitesse pour moteur, un dispositif de commande précis et fiable pour optimiser vos processus industriels. Ce contrôleur de vitesse, modèle US-52-RED, est conçu pour une performance stable et une utilisation aisée.

**Caractéristiques Principales :**

- **Plage de réglage de vitesse étendue :** Fonctionne sur une plage de 90-1400 tr/min à 50Hz et de 90-1700 tr/min à 60Hz, permettant un contrôle fin et adaptatif.

- **Construction de qualité :** Fabriqué avec des composants électroniques haut de gamme pour une fiabilité et une durabilité optimales.

- **Haute précision :** Offre un contrôle micrométrique de la vitesse du moteur pour des réglages extrêmement précis.

- **Simplicité d'utilisation :** Une interface intuitive permet même aux débutants de prendre en main et de maîtriser rapidement le fonctionnement.

- **Polyvalence d'application :** Idéal pour une large gamme d'industries telles que l'emballage, l'imprimerie, l'agroalimentaire, l'électronique, l'instrumentation, les équipements médicaux et les lignes de production de l'industrie textile, en tant qu'entraînement de vitesse.

**Spécifications Techniques :**

- **Modèle du produit :** US-52-RED

- **Puissance moteur compatible :** 300W ; 400W ; 500W (au choix)

- **Alimentation électrique :** AC220V 50/60Hz (avec une plage de fluctuation de tension de ±10% Ue)

- **Conditions d'utilisation :** Température de -10°C à +50°C

- **Humidité relative :** < 90%

- **Plage de vitesse :** 90-1400 tr/min (50Hz) / 90-1700 tr/min (60Hz)

**Contenu du Colis :**

Vous recevrez 1 régulateur de vitesse pour moteur.

**Guide d'Installation et d'Utilisation :**

Le contrôleur possède 6 fils : le fil noir est la ligne principale du moteur, les fils rouge et blanc sont les lignes secondaires du condensateur, les deux fils bleus sont la ligne de rétroaction de vitesse, et le fil vert est la mise à la terre.

1. Coupez l'alimentation, connectez les fils selon le schéma de câblage fourni et vérifiez que les connexions sont correctes. Ne modifiez pas le câblage arbitrairement.

2. Avant la mise sous tension, réglez le potentiomètre de vitesse externe sur "0" pour éviter les courants transitoires élevés qui pourraient endommager le contrôleur.

3. Ce produit utilise une commande par tension de rétroaction du générateur ; les fils de commande sont les fils "bleu" et "jaune".

4. Si, après connexion au moteur, le couple ou la vitesse ne correspond pas à vos besoins, ajustez le potentiomètre de réglage latéral (réglage de la vitesse) sur l'US-52.

5. **Pour inverser le sens de rotation du moteur :** Modifiez simplement le cavalier entre "CCW" et "CW" sur la carte à l'arrière du contrôleur. **Important :** Effectuez ce changement uniquement après l'arrêt complet du moteur.

* Court-circuitez COM et CW pour une rotation horaire (clockwise).

* Court-circuitez COM et CCW pour une rotation anti-horaire (counterclockwise).

6. L'interrupteur de commande contrôle uniquement le démarrage et l'arrêt du moteur ; il ne coupe pas l'alimentation électrique. Pour une inutilisation prolongée, débranchez l'alimentation secteur.

**Note :**

La couleur réelle du produit peut légèrement différer des photos en raison des conditions d'éclairage. De légères variations de mesure sont également possibles.
