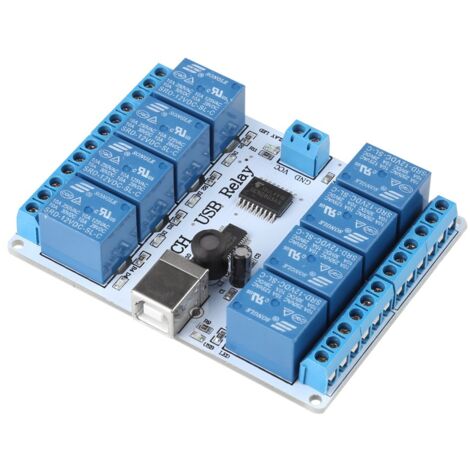

Contrôleur de relais USB, module de relais 8 canaux contrôlé par USB type B DC 12 V, contrôleur informatique programmable pour l'automatisation et la robotique

Cette carte relais contrôlée par USB à 8 canaux utilise la technologie HID, il n'est donc pas nécessaire d'installer de pilote dans le système Windows. C'est pratique et très facile à utiliser. Il peut être utilisé pour des appareils électriques marche/arrêt simples, tels que des éclairages domestiques, des moteurs à courant continu, des solénoïdes et autres. Il peut vous aider à réaliser des projets de robotique et de domotique. Chacune de ces cartes nécessite un port USB. Plus vous avez de ports USB, plus vous pouvez connecter de cartes relais. La carte ne peut pas fonctionner sans ordinateur.

Spécifications :
Relais : 10 A 250 V CA / 10 A 125 V CA / 10 A 30 V CC / 10 A 28 V CC
Alimentation : 12 V CC
Consommation : 300 mA
Dimensions : 93 x 70 x 16 mm
Exemples de logiciels : VB6, BCB6, Java (NetBeans), VB.NET 2010 Express, C++, NET 2010 Express
PCB : FR4 / 1,5 mm / deux couches / trous métallisés / HAL / estampage blanc / masque de soudure

Contenu :
1 carte relais USB 12 V 8 broches

1. Le relais USB Type-B 8 canaux doit être alimenté en 12 V CC.

2. Lorsque la carte est connectée au PC et que celui-ci redémarre, les relais se déclenchent plusieurs fois. Ceci est dû à la structure de la puce FTDI.

3. Ouvertures supplémentaires sur le circuit imprimé pour une meilleure isolation de tension.

4. Doublement des traces de courant élevé.

5. Il n'y a pas de protection contre les inversions de tension ! Si VCC (+12 V) et GND sont inversés, la carte sera endommagée.
