Description générale
Le localisateur de câbles et de conduits métalliques C.A 6681 LOCAT-N de Chauvin Arnoux est conçu pour la rénovation de l’habitat, la maintenance des bâtiments et les interventions suite à un sinistre. Cet appareil est idéal pour les artisans électriciens, chauffagistes, plombiers et spécialistes des installations de télécommunication, fonctionnant sous tension ou hors tension. Il est composé d’un émetteur et d’un récepteur, chacun équipé d’un grand afficheur LCD, permettant une détection fiable et une immunité maximale aux perturbations. Les informations sont fournies sous forme numérique, visuelle et sonore pour un suivi intuitif des câbles ou conduits.
Spécifications techniques
- Type d'affichage : LCD
- Profondeur de détection : jusqu'à 2,5 m
- Fréquence du signal : 125 kHz
- Plage de mesure de tension externe : 12 à 600 VAC/DC
- Alimentation : 1 pile 9 V pour l'émetteur, 6 piles AAA pour le récepteur
- Dimensions de l'émetteur : 190 x 89 x 42,5 mm
- Dimensions du récepteur : 241,5 x 78 x 38,5 mm
- Poids total : environ 780 g avec piles
- Catégorie de sécurité : CAT III 300 V
Compatibilité et accessoires

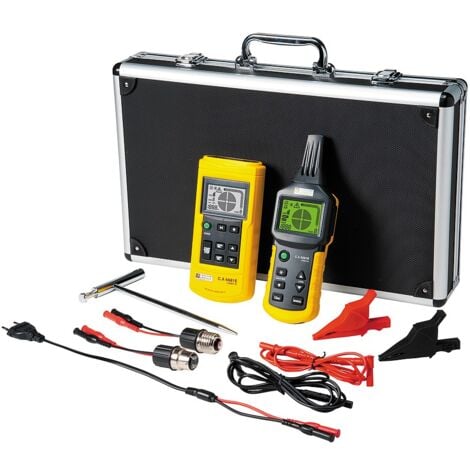

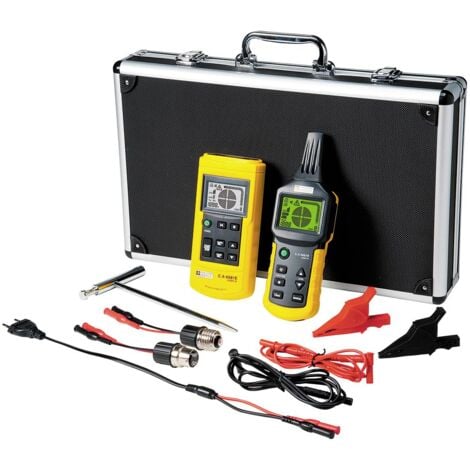

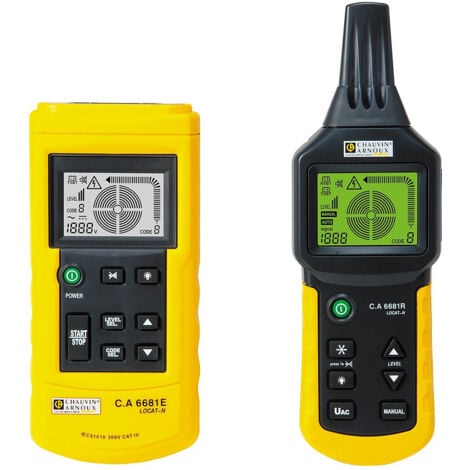

- Un émetteur C.A 6681E et un récepteur C.A 6681R inclus
- Accessoires : cordons de test, pinces crocodiles, perche de mise à la terre, adaptateurs pour douilles B22 et E14, adaptateur pour prises secteur
Installation
Le localisateur est livré prêt à l'emploi et ne nécessite aucune installation complexe. Insérez simplement les piles fournies, et l'appareil est prêt à être utilisé.
Utilisation
Le C.A 6681 LOCAT-N est utilisé pour :
- Repérer les fusibles et disjoncteurs
- Suivre le tracé des câbles dans les murs
- Détecter les coupures dans le circuit
- Identifier les courts-circuits
- Localiser les passages de câbles dans une maison
- Repérer des canalisations, qu'elles soient en cuivre ou en plastique
- Effectuer un repérage précis des câbles de télécommunication
Autres informations
Des accessoires dédiés aux mesures sur les luminaires ou directement sur une prise 2P+T sont également inclus, rendant l'appareil polyvalent pour diverses applications.
