Controle Du Courant G2Im5Al10 Tele 2390401

Tension de choc assignée : 4 kV

• Protection contre les contacts accidentels : conforme à VBG4
• Montage : sur rail profilé TS35

  Informations techniques

  Courant de commutation (max.) : 5 A
  Dimensions produit, hauteur : 90 mm
  Dimensions produit, largeur : 22.5 mm
  Dimensions produit, profondeur : 103 mm
  Données techniques complémentaires : Tension de choc assignée : 4 kV
  Protection contre les contacts accidentels : conforme à VBG4
  Montage : sur rail profilé TS35
  Fonctions (relais) : Monophasé, Courant
  Indice de protection : IP40
  Plage de mesure (max.) : 20 mA, 1 A, 5 A
  Puissance de coupure (max.) : 1250 VA
  Température (max.) : +55 °C
  Température (min.) : -25 °C
  Tension de contact (max.) : 250 V/AC
  Tension de fonctionnement max. : 400 V/AC
  Tension de fonctionnement min. : 24 V/AC
  Type de contact (LOV) : 1 inverseur (RT)

  Controle Du Courant G2Im5Al10 Tele 2390401

  Le relais de contrôle de la série de produits de la marque WatchDog offre davantage de fonctionnalité dans un nouveau boîtier. Perfectionnement extérieur et intérieur conséquent et novateur - convivial, encombrement réduit, en conformité avec des standards internationaux. L'appareil dans son boîtier étroit de 22,5 mm offre un montage facile et rapide, des bornes pratiques, un maximum de boutons de commande et d'affichage, ainsi qu'un concept général pour la position du relais (le relais est actionné lorsqu'il est en bon état) et la visualisation. L'alimentation de la tension se fait soit par les modules d'alimentation disponibles comme accessoires (AC de 24 - 400 V), soit par la tension de mesure. Ces fonctions garantissent une adaptation optimale à l'application et facilitent la mise en service. Brève description du type G2IM5AL10 : Surtension, sous-tension ou fenêtre avec les valeurs seuils réglables et l'hystérésis

  • Enregistrement des erreurs sélectionnable
  • Sauvegarde de démarrage et délai de déclenchement réglables séparément
  • Grandeur de mesure sinus DC ou AC (16,6 - 400 Hz)
  • Alimentation sélectionnable par le module d'alimentation (voir les accessoires).

    Points forts

    • Grand espace de bornier avec bornes imperdables
    • Le potentiomètre affleure l'avant
    • Alimentation flexible de la tension par le module plug-in

      • • • Informations supplémentaires

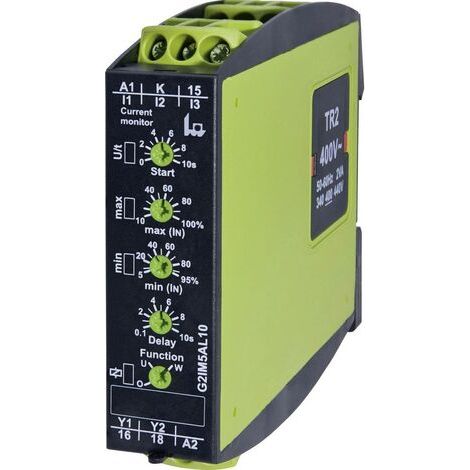

            Module d'alimentation nécessaire non inclus - à commander séparément. Illustration similar.
