Description générale

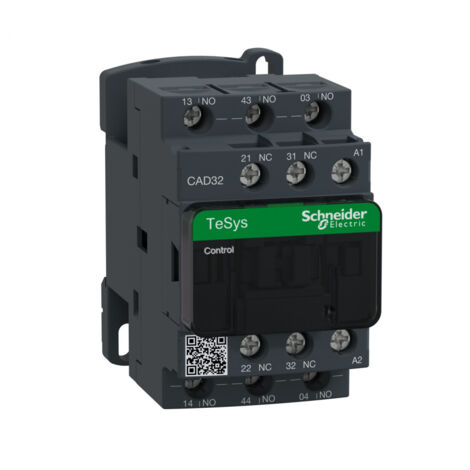

Le contacteur auxiliaire Schneider CAD32FE7 est un dispositif de puissance de la gamme TeSys, conçu pour contrôler des récepteurs jusqu'à 65A. Avec un calibre de 10A, il intègre 3 contacts normalement ouverts (NO) et 2 contacts normalement fermés (NF), fonctionnant sur un circuit de commande de 115VCA. Ce contacteur est fabriqué en France et dispose d'un système de connexion à vis étrier.Spécifications techniques
- Tension assignée d'emploi : <= 690 V CA
- Type de circuit de commande : AC 50/60 Hz
- Tension circuit de commande : 115 V CA 50/60 Hz
- Courant thermique conventionnel : 10 A à < 60 °C
- Pouvoir nominal d'enclenchement : 140 A AC
- Courant assigné de courte durée admissible : 100 A - 1s, 120 A - 500 ms, 140 A - 100 ms
- Tension assignée d'isolement : 600 V UL, 600 V CSA, 690 V
- Hauteur : 77 mm
- Largeur : 45 mm
- Profondeur : 84 mm
- Poids : 0,58 kg
Compatibilité et accessoires
- Bloc auxiliaire 1NO+1NF LA1KN11
- Bloc auxiliaire 2NO LA1KN20
- Bloc auxiliaire 2NF LA1KN02
- Bloc auxiliaire 2NO+2NF LA1KN22
- Bloc auxiliaire 1NO+3NF LA1KN13
- Bloc auxiliaire 4NO LA1KN40
- Bloc auxiliaire 4NF LA1KN04
- Bloc auxiliaire 3NO+1NF LA1KN31
Installation
- Support de montage : Rail ou Platine
- Mode de raccordement : Borniers à vis-étrier
- Couple de serrage : 1,2 N.m
Utilisation
Ce contacteur est idéal pour l'automatisation des circuits de commande, permettant une gestion efficace des récepteurs électriques.Autres informations
- Endurance mécanique : 30 Mcycles
- Vitesse de commande maximale : 180 cyc/mn
- Consommation moyenne à l'appel : 70 VA à 20 °C
- Consommation moyenne au maintien : 8 VA à 20 °C
- Résistance d'isolement : > 10 MΩ
- Robustesse mécanique : Chocs relais de contrôle ouvert : 10 Gn pour 11 ms, Chocs relais de contrôle fermé : 15 Gn pour 11 ms
