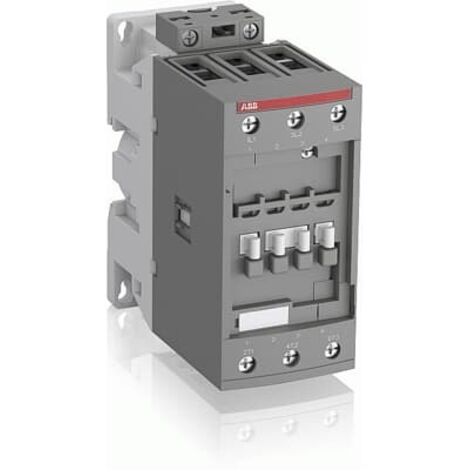

Contacteur Gamme AF40-30-00-13 100-250V50/60HZ-DC - ABB1SBL347001R1300

168,99€

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande

Tarifs négociés HT jusqu'à -20%

Produit similaire livré par
Eaton – Relais heures creuses 20A 250VAC – Contacteur jour/nuit sur rail DIN – Optimisation consommation électrique – Installation tableau électrique
Eaton – Relais heures creuses 20A 250VAC – Contacteur jour/nuit sur rail DIN – Optimisation consommation électrique – Installation tableau électrique
24,90 €
124
Vendu par The Retailer Network et 1 autre marchand

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Informations produit

Description

Description générale

Le contacteur Gamme AF40-30-00-13 est un dispositif électrique conçu pour contrôler des circuits à haute tension. Il est adapté pour une utilisation dans des environnements industriels et commerciaux, offrant une fiabilité et une performance élevées.

Spécifications techniques

  • Nombre de contacts principaux NO : 3
  • Nombre de contacts principaux NC : 0
  • Nombre de pôles : 3P
  • Tension du circuit principal : 690 V
  • Fréquence assignée : 50 / 60 Hz
  • Courant thermique conventionnel à l'air libre (Ith) : 105 A à 40 °C
  • Courant assigné d'emploi AC-1 (Ie) : 70 A à 40 °C (690 V)
  • Courant assigné d'emploi AC-3 (Ie) : 40 A à 60 °C (415 V)
  • Puissance assignée d'emploi AC-3 (Pe) : 22 kW (690 V)
  • Capacité de coupure maximale : 950 A à 440 V, 600 A à 690 V
  • Tension assignée d'isolement (Ui) : 690 V
  • Tension assignée de tenue aux chocs (Uimp) : 6 kV
  • Fréquence de commutation électrique maximale : 1200 cycles par heure (AC-3)
  • Consommation de la bobine : 4 V·A (50/60 Hz)
  • Perte de puissance : 3 W (AC-1 par pôle)
  • Indice de protection : IP20 (bornes de bobine), IP10 (bornes principales)

Compatibilité et accessoires

  • Montage sur rail DIN : TH35-15 (35 x 15 mm)
  • Montage par vis : 2 x M4 ou 2 x M6 (vis non fournies)
  • Type de borne : Bornes à vis

Installation

  • Capacité de connexion du circuit principal : Flexible avec manchon 1/2x 4 ... 35 mm²
  • Capacité de connexion du circuit de commande : Flexible avec manchon 1/2x 0.75 ... 2.5 mm²
  • Longueur de dénudage des fils : 10 mm (circuit de commande), 16 mm (circuit principal)
  • Couple de serrage : 1.2 N·m (circuit de commande), 4 N·m (circuit principal)

Utilisation

Ce contacteur est utilisé pour contrôler des moteurs et d'autres charges électriques dans des applications industrielles. Il permet une gestion efficace de l'énergie et une protection des circuits.

Autres informations

  • Normes et standards : IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40, CSA C22.2 No. 60335
  • Tournevis recommandé : Pozidriv PZ

Caractéristiques

  • Marque
    ABB
  • Couleur
    Gris
  • Indice de protection
    IP20
  • Intensité courant
    40 A
  • Matières
    Métal
  • Nombre de pôle(s)
    3
  • Poids
    950 g
  • Type de bobine
    Classique
  • Type de contact
    Normalement fermé
  • Réf. ManoMano
    ME16816596
  • MMID
    860838622960
  • Réf. fabricant
    1SBL347001R1300
  • EAN
    3471523132030

Questions fréquentes

Pour le circuit principal, la capacité de connexion est de 1 ou 2 câbles flexibles avec manchon de 4 à 35 mm². Pour le circuit de commande, elle est de 1 ou 2 câbles flexibles avec manchon de 0,75 à 2,5 mm².

Le couple de serrage recommandé est de 4 N·m pour les bornes du circuit principal et de 1,2 N·m pour celles du circuit de commande.

Oui, ce dispositif est conçu pour des environnements industriels et commerciaux, offrant une fiabilité et des performances élevées pour le contrôle de circuits à haute tension.
