Description générale
Le contacteur WEG CWC09-01-30C03 est un dispositif compact conçu pour la commande de moteurs électriques. Il est équipé de 3 contacts normalement ouverts (NO) et d'un contact auxiliaire, offrant une puissance de 4 kW à une tension nominale de 24 V/DC. Ce contacteur est idéal pour la mise en place de démarreurs de moteur compacts grâce à sa conception robuste et ses caractéristiques techniques avancées.Spécifications techniques
- Courant de charge : 9 A
- Courant continu (max.) : 20 A
- Dimensions : 58 mm (hauteur) x 45 mm (largeur) x 52 mm (profondeur)
- Durée de vie (mécanique) : 12 x 10^6 cycles de manœuvre
- Indice de protection : IP20
- Nombre de pôles : 3
- Puissance : 4 kW
- Température (max.) : +55 °C
- Température (min.) : -25 °C
- Tension de contact (max.) : 400 V/AC
- Type de contact : 3 NO (T)
- Type de contact auxiliaire : 1 NF (R)
- Type de montage : pour profilé
Compatibilité et accessoires
- Les contacts auxiliaires et les antiparasites peuvent être montés en façade.
- Compatible avec les disjoncteurs de protection moteur MPW et les relais de protection moteur RW pour des démarreurs de moteur compacts.
Installation
- Montage sur profilé.
- Connexion par borne à vis.
Utilisation
Ce contacteur est utilisé pour la commande de moteurs électriques, permettant une gestion efficace et sécurisée des démarrages et arrêts.Autres informations
- Construit et testé selon les normes IEC/EN 60947 et DIN VDE 0660.
- Homologué et certifié UL/CSA et GOST.

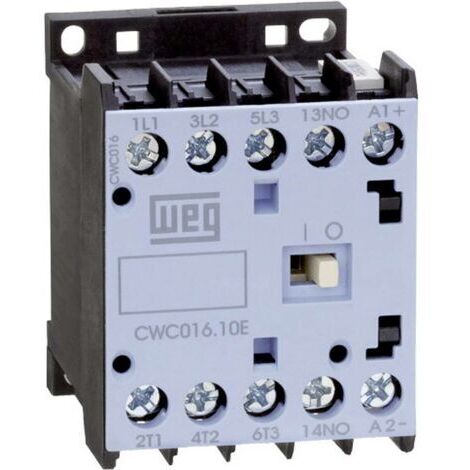

- Illustration similaire.
