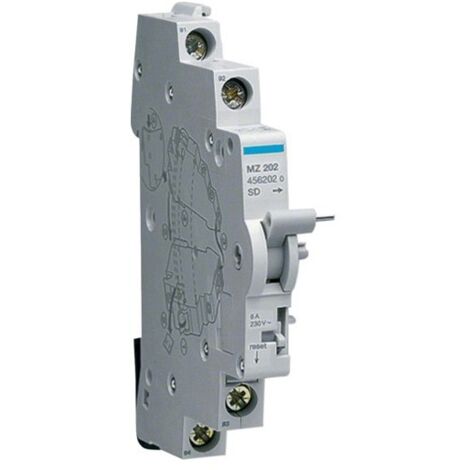

Mz202 Hager - Contact Auxiliaire Signal Défaut Sd 1no+1nf 240vac 6a - Compatible Disjoncteur Ou Interrupteur Différentiel Hager
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Contact auxiliaire inverseur SD Signal défaut 1NO+1NF
Cet auxiliaire électrique de signalisation Hager possède un contact NO+NF qui permet de signaler le déclenchement du disjoncteur ou du différentiel suite à:
- Surcharge sur le disjoncteur
- Court circuit
- Courant de fuite à la terre (déclenchement du différentiel)
- Déclenchement de l'auxiliaire de déclenchement type bobine MX ou autre (MZ203, MZ204, MZ205, MZ206)
Le contact auxiliaire de signalisation SD se monte sur la gauche du disjoncteur ou de la protection différentielle.
Prévoir un espace de 0,5 modules dans le coffret électrique dans lequel il sera installé.
Les contacts auxiliaires Hager sont compatible avec la plupart de l'appareillage Hager auxiliarisable: disjoncteur à bornes alignées ou décalées, interrupteur à déclenchement libre SA et disjoncteur différentiel.
L'essentiel du contact auxiliaire Hager MZ202
- Conforme NF C 15-100
- Permet la signalisation à distance d'un défaut (déclenchement) du disjoncteur associé
- Montage à gauche
- Largeur modulaire de 0,5 modules.
- Fonctions
- Avec pole de Neutre coupé
- Non
- Avec pole de Neutre coupé
- Modèle
- Nombre de modules
- 0.5
- Nombre de modules
- Compatibilité
- Compatible avec montage Rail DIN
- Non
- Compatible avec montage Rail DIN
- Principales caractéristiques électriques
- Tension assignée d'emploi Ue
- 230 / 415 V
- Tension assignée d'emploi Ue
- Tension
- Tension assignée d'isolement
- 4000 V
- Tension maxi d'utilisation
- 240 V
- Tension assignée d'emploi en continue
- 12 / 250 V
- Tension assignée d'isolement
- Intensité du courant
- Courant assigné d'emploi en AC1
- 6 A
- Imin=f(U=12V DC) du circuit de puissance
- 0.3 A
- Imin=f(U=230V DC) du circuit de puissance
- 0.6 A
- Imin=f(U=400V AC) du circuit de puissance
- 3 A
- Courant assigné d'emploi en AC1
- Dimensions
- Profondeur produit installé
- 68 mm
- Largeur produit installé
- 9 mm
- Profondeur produit installé
- Puissance
- Puissance dissipée totale sous IN
- 0.2 W
- Puissance dissipée totale sous IN
- Endurance
- Endurance électrique en nombre de cycles
- 6000
- Endurance mécanique nombre de manoeuvres
- 12000
- Endurance électrique en nombre de cycles
- Installation, montage
- Couple de serrage
- 1,3Nm
- Démontabilité haute pour produits modulaires
- Non
- Démontabilité basse pour produits modulaires
- Non
- Approprié pour montage encastré
- Non
- Monté d'usine
- Non
- Couple de serrage
- Connexion
- Section de raccordement en câble souple
- 6mm²
- Section de raccordement en câble rigide
- 10 mm²
- Type de contact
- 1O+1F
- Type de connexion
- cage à vis
- Section de raccordement en câble souple
- Equipement
- Nombre de contacts à ouverture
- 1
- Nombre de contacts à fermeture
- 1
- Nombre de contacts inverseurs
- 0
- Accessoriable
- Non
- Avec dispositif de verrouillage
- Non
- Nombre de contacts à ouverture
- Standards
- Directive européenne WEEE
- concerné
- Directive européenne WEEE
- Conditions d'utilisation
- Température de service
- -25...60 °C
- Tropicalisation/humidité/Exécution
- 95% / 80°C
- Température de stockage/transport
- -40...80 °C
- Température de service
Caractéristiques
- MarqueHAGER
- Tension électrique230 V
- Quantité par pack1
- Fonction du déclencheurManque de tension
- Intensité courant6 A
- MatièresMétal
- Mode d'actionnementAutomatique
- Poids540 g
- Type de commande électrique230 V AC
- Type de connexionÀ vis
- Réf. ManoManoME2040377
- MMID194620240937
- Réf. fabricantHAG MZ202
- EAN3250614562020
Impact environnemental
- OrigineFabriqué en Pologne
Questions fréquentes
Ce dispositif est spécifiquement conçu pour fonctionner avec les disjoncteurs référencés MZ202. Il est recommandé de vérifier la compatibilité avec d'autres modèles avant utilisation.
La connexion électrique de cet accessoire se fait par un système de connexion à vis, garantissant une fixation sécurisée et fiable.
Cet accessoire peut supporter une intensité maximale de 6 ampères, ce qui correspond à ses spécifications nominales.
