Contact magnétique rectangulaire IZYX SMK20715 5 fils 50x17x9,8 mm Aluminium

Description générale

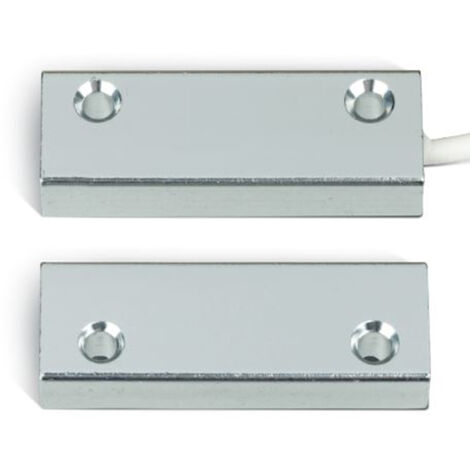

IZYX SMK20715 est un contact magnétique rectangulaire profil bas en aluminium au fini métallique, conçu pour la sécurisation de portes et fenêtres. Livré en jeu de 2 pièces assorties, il présente deux trous fraisés pour une fixation en surface ou encastrée et un câble 5 fils de 3 m sortant d'une des pièces. Le modèle offre un contact inverseur (changeover) avec autoprotection (tamper) et une construction discrète et résistante adaptée aux installations intérieures. Ses dimensions compactes et l'aspect réfléchissant rendent le capteur discret sur la plupart des cadres.

Caractéristiques techniques

• Matériau : aluminium, finition métallique, surface lisse et réfléchissante
• Dimensions : 50 x 17 x 9,8 mm (longueur x largeur x hauteur)
• Câble : 5 fils, longueur 3 m, fil blanc sortant d'une extrémité
• Type de contact (SMK20715) : inverseur (changeover) + autoprotection (tamper)
• Capacité de coupure (SMK20715) : 30 V DC / 0,2 A
• Distance de fonctionnement (SMK20715) : 30 mm
• Plage de température de fonctionnement : -20° à +65° C
• Fixation : 2 trous fraisés par pièce, forme circulaire, bords légèrement chanfreinés

Compatibilité et accessoires

Le contact est compatible avec la plupart des systèmes d'alarme et panneaux d'entrée acceptant un contact magnétique à 5 fils et contact inverseur. Fourni en lot de 2 pièces ; visserie non fournie en standard. Pour applications nécessitant une capacité électrique plus élevée, voir la variante SMK20714 (références techniques différentes).

Installation

S'installe facilement en surface ou en encastrement grâce aux deux trous fraisés par pièce ; vérifier l'alignement des deux parties pour garantir la distance de fonctionnement optimale. Prévoir la fixation mécanique adaptée au matériau du cadre et acheminer le câble vers le point d'entrée du boîtier d'alarme.

Utilisation

Conçu pour la surveillance d'ouverture de portes et fenêtres, utiliser le contact en respectant la polarité et le brochage requis par votre centrale. Nettoyer la surface d'installation avant pose et effectuer un test de fermeture/ouverture pour valider la réaction à 30 mm. Éviter l'exposition prolongée à des agents corrosifs pour préserver la finition métallique.
