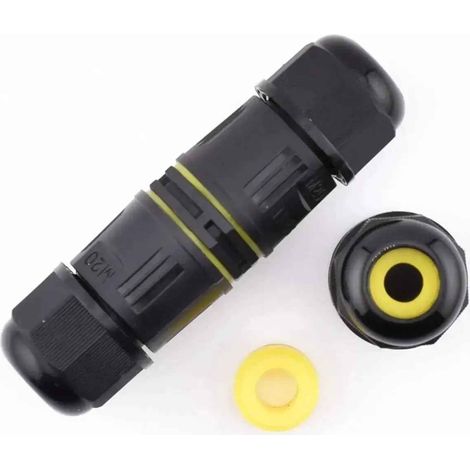

Connecteur rapide étanche IP68 à levier 3 circuits - P20-3P Ø Cable 5-8 mm

Connecteur rapide étanche IP68 à levier – 3 circuits indépendants – 450 V – 16 A – Réf. P20-3P.

Ce connecteur à levier étanche IP68 3 circuits est conçu pour les raccordements tripolaires en extérieur ou en environnement humide : éclairage de jardin avec fil de terre, spots enterrés ou encastrés en plein air, câblage de terrasse, balisage de chemin, installation en zone inondable ou sous terre. L'étanchéité IP68 garantit une protection totale contre l'immersion prolongée, bien au-delà des exigences des installations extérieures courantes. Les trois circuits sont galvaniquement indépendants, permettant de raccorder simultanément phase, neutre et terre dans un seul boîtier étanche compact.

La borne à levier P20-3P se câble sans outil directement sur le terrain, même dans des conditions difficiles. Le boîtier en PA66 autoextinguible résiste aux UV, à l'humidité, à la poussière et aux chocs thermiques importants, de -40 °C à +105 °C. La connexion par levier est ferme et réversible : chaque conducteur peut être retiré indépendamment sans endommager le connecteur ni compromettre l'étanchéité du boîtier. Ce connecteur rapide étanche tripolaire est particulièrement adapté aux installations d'éclairage extérieur nécessitant une protection de terre : appareils de classe I, projecteurs sur piquet, luminaires de façade ou appliques extérieures raccordées en tripolaire.

Préparation du câble : dégainer la gaine extérieure sur 20 à 25 mm, puis dénuder chaque conducteur sur 10 à 12 mm avant insertion. Le connecteur est livré avec une bague d'étanchéité standard pour câbles de 5 à 8 mm de diamètre, couvrant la grande majorité des câbles extérieurs tripolaires courants. Pour les installations utilisant des câbles de plus grande section, une bague optionnelle pour câbles de 9 à 12 mm de diamètre est disponible séparément, pour les câbles extérieurs renforcés ou les gaines armées.

• Référence : P20-3P
• Nombre de circuits : 3 (galvaniquement indépendants)
• Protection : IP68 (étanche à l'immersion prolongée)
• Tension nominale : 450 V
• Courant nominal : 16 A
• Section câble : 0,5 à 2,5 mm²
• Longueur de dégainage du câble : 20 à 25 mm
• Longueur de dénudage des fils : 10 à 12 mm
• Bague d'étanchéité standard fournie : diamètre câble 5 à 8 mm
• Bague optionnelle disponible : diamètre câble 9 à 12 mm
• Température d'utilisation : -40 °C à +105 °C
• Matériau : PA66 autoextinguible, résistant aux UV
• Conformité : CE
