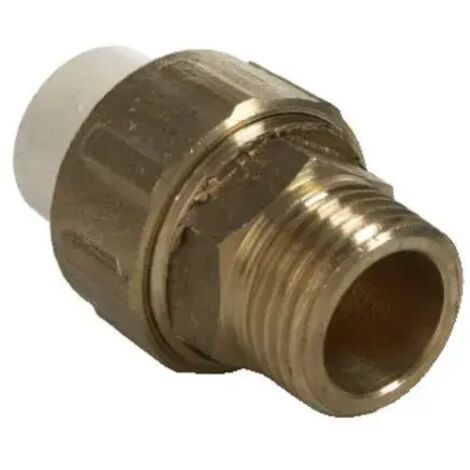

Connecteur fileté en laiton CPVC IDMAR, filetage extérieur 1/2", système collé

*Photo illustrative - le produit réel peut différer légèrement

Description détaillée et avantages de l'insert fileté en laiton

Le laiton CW617N (conforme à la norme EN 12165) est un alliage de cuivre (58–60 %) et de zinc (39–41 %) avec ajout de plomb (< 2,5 %) et des traces d'autres éléments (fer, nickel, étain). Ce matériau est largement utilisé dans la robinetterie grâce aux propriétés suivantes :

• Haute résistance mécanique : le laiton possède une résistance à la traction d'environ 400 à 500 MPa, soit plusieurs fois supérieure à celle du CPVC (50 à 60 MPa). Cela permet au filetage en laiton de supporter des couples de serrage élevés (jusqu'à 50 Nm) sans se fissurer.
• Résistance à la corrosion : le laiton forme une fine couche de patine (oxyde de cuivre) au contact de l'eau potable, ce qui le protège de la corrosion. Il ne rouille pas comme l'acier et ne s'effrite pas comme la fonte.
• Plasticité : le laiton est ductile, ce qui facilite le filetage et assure un ajustement précis au raccord. Le filetage en laiton « adhère » au filetage du raccord, assurant une meilleure étanchéité qu'un filetage en plastique.
• Stabilité thermique : le laiton conserve ses propriétés sur une large plage de températures (de -40 °C à +200 °C), éliminant ainsi tout risque de déformation thermique.
• Compatibilité avec l'eau potable : le laiton CW617N répond aux normes relatives aux matériaux en contact avec l'eau potable (EN 12164, EN 12165) et n'émet pas de substances nocives au-delà des limites autorisées.
• Esthétique et reconnaissance : la couleur naturelle du laiton (doré/brun) est facilement reconnaissable et témoigne de la haute qualité de l'installation.

Instructions de montage étape par étape

• Préparer le tuyau CPVC : Coupez le tuyau à angle droit (90°), ébavurez-le à l'aide d'un ébavureur ou de papier de verre.
• Nettoyer les surfaces : Utilisez nettoyant PVC. Essuyez l'extérieur du tuyau et l'intérieur du raccord avec un chiffon sec.
• Vérifiez l'ajustement à sec : Insérez le tuyau dans le raccord (sans colle) jusqu'aux 2/3 environ de la longueur du raccord. Le tuyau doit s'insérer librement, sans jeu.
• Appliquez la colle CPVC : Utilisez une colle CPVC certifiée (par exemple, Topterm 120 ml). Appliquez une couche uniforme de colle sur la surface extérieure du tuyau et la surface intérieure du manchon. Raccordement : Insérez le tuyau dans le manchon d'un mouvement ferme, faites-le pivoter d'un quart de tour et maintenez la position pendant 15 à 30 secondes. Essuyez l'excédent de colle avec un chiffon. Temps de séchage de la colle : Attendez au moins 24 heures à +20 °C (48 heures en dessous de +10 °C) avant d'installer le raccord fileté. Préparation du filetage en laiton : Nettoyez le filetage extérieur en laiton avec une brosse métallique ou un chiffon. Vérifiez l'absence de dommages (rayures, déformations). Enroulez le filetage avec du ruban PTFE (Téflon) : Appliquez 8 à 12 couches de ruban PTFE en l'enroulant dans le sens du vissage (sens horaire vu de l'avant du filetage). Vous pouvez également utiliser un cordon ou une pâte d'étanchéité.
• Vissez le raccord : Vissez le raccord à la main jusqu'à la butée, puis serrez-le d'un ou deux tours à l'aide d'une clé. Ne serrez pas trop fort : un couple excessif (> 50 Nm) peut provoquer des fissures dans le corps en CPVC ou endommager le filetage en laiton.
• Testez l'installation : Remplissez le système d'eau, augmentez la pression jusqu'à la valeur de service (3-4 bars), puis vérifiez visuellement et au toucher l'étanchéité du raccord. Si vous constatez une fuite, dévissez le raccord, ajoutez une couche de ruban PTFE et resserrez.

• ⚠ REMARQUE : Ne serrez pas le raccord avec une force excessive ! Le filetage en laiton est résistant, mais le corps en CPVC peut se casser en cas de contrainte excessive. Utilisez une clé dynamométrique (couple max. 50 Nm) ou serrez au toucher : le raccord doit être stable, mais pas trop serré. En cas de montage/démontage répété, utilisez du ruban PTFE neuf à chaque fois.

  Applications du raccord CPVC avec filetage en laiton 1/2" GZ

  Ce raccord est largement utilisé dans les installations de plomberie, de chauffage et industrielles :

  • Raccordement des raccords filetés : Robinets à bille, vannes d'arrêt, vannes thermostatiques, vannes à trois voies, filtres, manomètres, clapets anti-retour, soupapes de sécurité, purgeurs d'air.
  • Installations d'eau chaude sanitaire (ECS) : Raccordement des robinets de lavabo, de douche, de baignoire et d'évier, des chauffe-eau instantanés, des chaudières électriques et des circulateurs.
  • Systèmes de chauffage basse température : Raccordement des radiateurs de salle de bain (échelles), des collecteurs de chauffage au sol, des robinets de radiateur, des têtes thermostatiques et des circulateurs.
  • Installations industrielles : Raccordement des hydrophores, des réservoirs sous pression, des échangeurs de chaleur, des pompes doseuses, des vannes pneumatiques et des électrovannes.
  • Piscines, spas et jacuzzis : Raccordement des pompes de filtration, des hydromassages Pompes, vannes de dosage de produits chimiques pour piscine, chauffe-eau de piscine.
  • Systèmes de traitement de l'eau : Raccordement de filtres mécaniques, filtres à charbon, éliminateurs de fer, adoucisseurs d'eau, lampes UV, stations de traitement.

  FAQ – Foire aux questions

  1. Pourquoi le filetage en laiton est-il meilleur que le filetage en plastique ?
  Le filetage en laiton est beaucoup plus résistant mécaniquement (résistance à la traction de 400 à 500 MPa contre 50 à 60 MPa pour le CPVC), supporte des couples de serrage plus élevés, ne se fissure pas, ne s'effrite pas et n'est pas sujet à la déformation thermique. Il peut être dévissé et resserré à plusieurs reprises sans perdre son étanchéité. Le filetage en plastique (même en CPVC) casse facilement sous une force de serrage excessive et perd son étanchéité après quelques cycles de montage/démontage. Le laiton est également résistant à la corrosion et aux produits chimiques, ce qui garantit une longue durée de vie au connecteur.

  2. Puis-je dévisser et revisser le raccord à plusieurs reprises sur ce filetage ?
  Oui, le filetage en laiton supporte de nombreux cycles de montage/démontage. Utilisez du ruban PTFE neuf ou un cordon d'étanchéité à chaque fois. Veillez à ne pas trop serrer le raccord (couple max. 50 Nm) : une force excessive peut endommager le corps en CPVC, et non le filetage en laiton lui-même. En pratique, plusieurs dizaines de cycles de montage/démontage peuvent être effectués sans perte d'étanchéité, à condition que le filetage soit propre et non endommagé.

  3. Le laiton CW617N se corrode-t-il dans l'eau ?
  Non, le laiton CW617N résiste à la corrosion dans les environnements d'eau potable. Au contact de l'eau, il forme une fine couche de patine (oxyde de cuivre Cu₂O) qui protège le métal de la corrosion. Le laiton ne rouille pas comme l'acier et ne s'effrite pas comme la fonte. Dans une eau très dure (> 20 °dH), des dépôts de tartre peuvent apparaître, mais ils n'endommagent pas la structure du laiton ; un nettoyage périodique à l'acide citrique ou acétique suffit. Dans l'eau chlorée (eau de piscine, eau du robinet contenant jusqu'à 5 ppm de chlore), le laiton reste stable pendant des décennies.

  4. Quelle est la température de fonctionnement maximale d'un raccord CPVC à filetage en laiton ?
  La température de fonctionnement continue est de +80 °C (cette limitation est due aux propriétés du CPVC, et non du laiton, qui peut supporter des températures jusqu'à +200 °C). Des pics de température de courte durée jusqu'à +90 °C sont admissibles (maximum 100 heures par an). Si votre installation nécessite des températures continues supérieures à +80 °C (par exemple, chauffage central haute température), envisagez l'utilisation de raccords en PP-R, PEX-AL-PEX ou en cuivre.

  6. Un raccord en CPVC avec filetage en laiton convient-il aux installations d'eau potable ?
  Oui, le CPVC et le laiton CW617N sont tous deux approuvés pour le contact avec l'eau potable. Le CPVC est certifié par le PZH (Institut national d'hygiène) et répond à la norme PN-EN ISO 1452-3:2011. Le laiton CW617N répond aux normes EN 12164 et EN 12165 relatives aux matériaux en contact avec l'eau potable. La surface lisse du CPVC et du laiton minimise la prolifération bactérienne et la formation de biofilm, ce qui est essentiel pour le maintien de la qualité de l'eau. Remarque : n'utilisez pas de pâtes d'étanchéité dans les installations d'eau potable ; utilisez uniquement du ruban PTFE ou un cordon d'étanchéité.


  Oui, le CPVC et le laiton résistent tous deux à l'eau chlorée (piscine) jusqu'à 5 ppm de chlore libre et un pH de 6,5 à 8,5. Le CPVC n'est pas dégradé par le chlore (contrairement au PVC, qui jaunit et devient cassant). Le laiton forme une patine dans l'eau chlorée, protégeant ainsi le métal de la corrosion. Dans les piscines à forte concentration de chlore (> 5 ppm) ou à faible pH (> 6,5), il est recommandé de vérifier régulièrement les raccords et de remplacer les joints si nécessaire.

  9. Puis-je raccorder des raccords CPVC de différents fabricants ? Oui, à condition que tous les composants soient conformes à la norme PN-EN ISO 1452-3. Cette norme spécifie les dimensions extérieures exactes des tubes et les dimensions intérieures des manchons, garantissant ainsi la compatibilité entre les fabricants. Les filetages en laiton sont standard (conformes à la norme ISO 228-1 pour les filetages de tubes cylindriques), ce qui permet d'utiliser des raccords de tous les fabricants. Assurez-vous que la colle utilisée est certifiée pour le CPVC.
