Connecteur électrofusionnel à manchon PE 50 mm PE100 SDR11 EF

Manchon PE, raccord électrosoudable 50 mm PE100 SDR11 EF

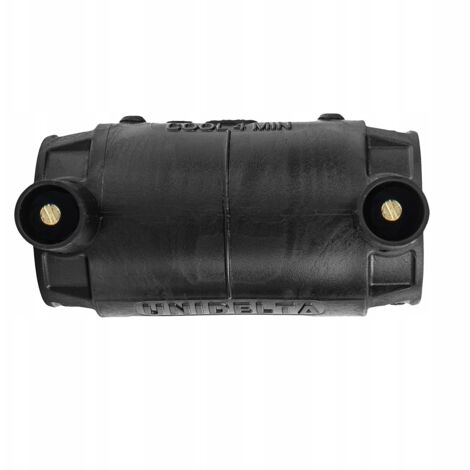

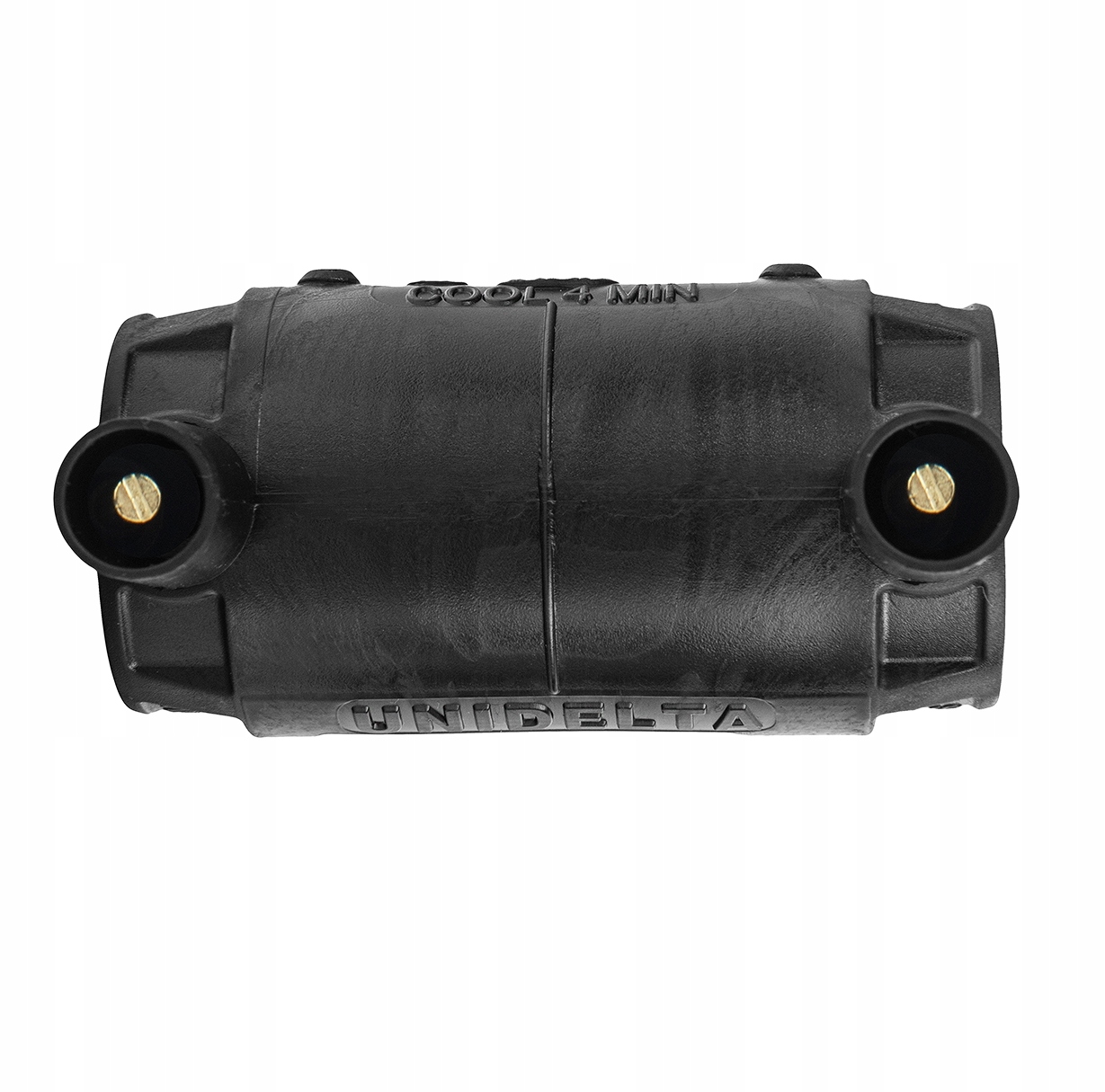

⭐️ Raccord électrosoudable Unidelta – 50 mm

Utilisé pour raccorder des tuyaux en polyéthylène pour le transport de gaz jusqu'à une pression de 10 bars ou d'eau potable et de liquides jusqu'à une pression nominale de 16 bars bar.

Ils sont compatibles avec les tuyaux PE80 et PE100. Grâce à la qualité de la matière première utilisée, les raccords Unidelta sont résistants à un grand nombre d'agents chimiques et aux rayons UV. ____________________________

▶ Applications :

Les principales applications des raccords électrosoudables sont : les canalisations de gaz inflammables, les systèmes d’adduction d’eau, les systèmes de protection incendie, les réseaux d’assainissement, les installations industrielles, l’irrigation et les conduits de câbles.

Les raccords électrosoudables Unidelta peuvent être utilisés avec des tubes en polyéthylène haute densité PE80 ou PE100 présentant les caractéristiques suivantes :

• SDR ≤ pour tous les diamètres
• SDR = 17 pour les diamètres > 32 mm
• SDR = 26 pour les diamètres > 125 mm

⭐️ Caractéristiques principales

• Tension de soudage 40 V
• Raccordements électriques Ø 4,0 mm

Chaque pièce est marquée avec :

• Code-barres pour lecture optique
• Diamètre nominal
• Temps de soudage et temps de refroidissement

La bobine métallique est positionnée avec précision près de la surface intérieure du raccord afin d'optimiser le transfert de chaleur entre le tuyau et le raccord et de réduire le temps de soudage.

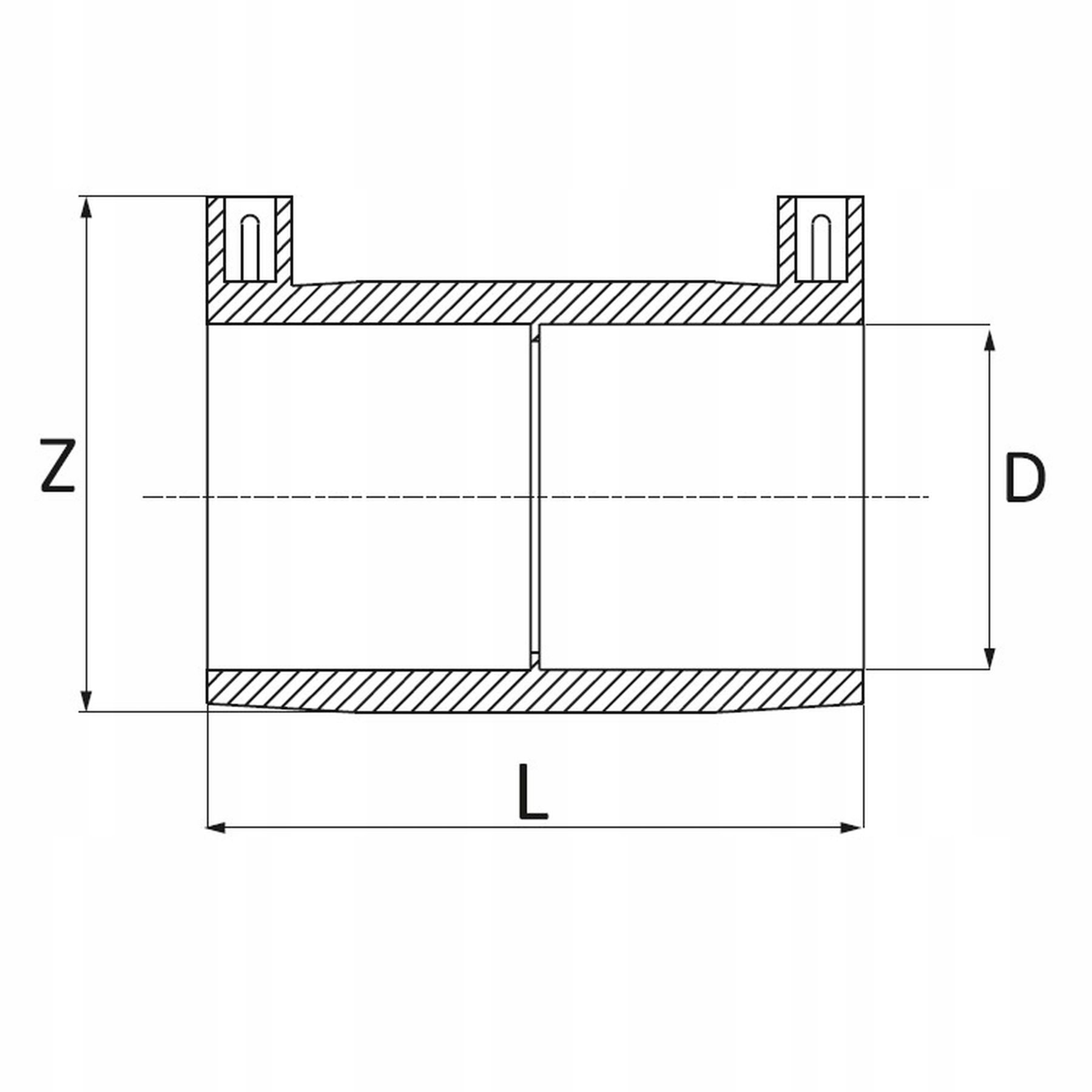

Les tuyaux et raccords en polyéthylène peuvent être soudés On utilise soit l'électrofusion, soit le soudage bout à bout. Dans les deux cas, l'opération de soudage doit suivre une procédure bien établie, tenant compte de certains principes de base concernant la compatibilité des différents matériaux. Comme les PE80 et PE100 sont entièrement compatibles, les tuyaux fabriqués à partir de matériaux différents peuvent être soudés bout à bout, à condition qu'ils aient le même facteur dimensionnel standard (SDR) et donc la même épaisseur de paroi. Dimensions : (L) 82 mm (Z) 54 mm (P) 25 x 25 mm (P) 81 mm (Z) 63 mm (P) 32 x 32 mm (P) 89 mm (Z) 71 mm (P) 40 x 40 mm (P) 99 mm (P) (Z) 80 mm (D) 50 x 50 mm

(L) 104 mm (Z) 100 mm (D) 63 x 63 mm

(L) 123 mm (Z) 113 mm (D) 75 x 75 mm

(L) 124 mm (Z) 123 mm (D) 90 x 90 mm

(L) 144 mm (Z) 144 mm (D) 110 x 110 mm

(L) 155 mm (Z) 166 mm (D) 125 x 125 mm 171 mm (Z) 202 mm (D) 160 x 160 mm
