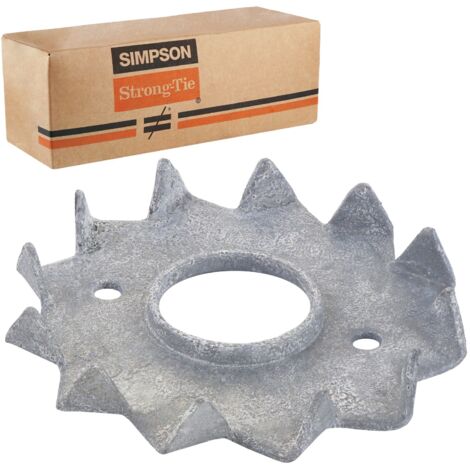

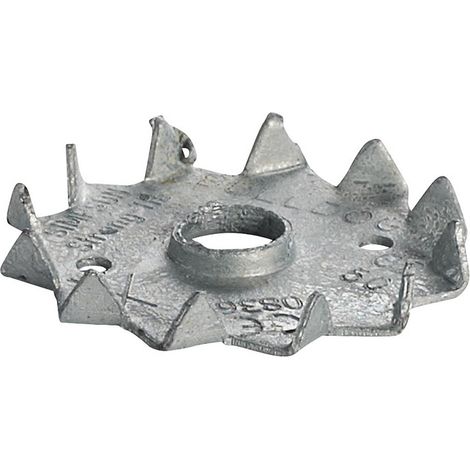

Bague Bulldog à simple face 62 mm M20

Les paramètres les plus importants

• Modèle : C2-62M20G-B
• Extérieur Diamètre : 62 mm
• Diamètre du trou : M20
• Conditionnement : 150 pièces

Conçu pour l’assemblage d’éléments en bois afin d’augmenter la capacité de charge des vis dans les éléments de structure. Dans le cas d’anneaux à une seule extrémité, le boulon d’ancrage doit être adapté au trou de l’anneau.

Produit original de la société renommée Simpson Strong-Tie ®

Spécifications du produit

• [ dc ] diamètre extérieur : 62 mm
• [ d1 ] trou central : 20,4 mm
• [ h1 ] hauteur de la dent : 7,5 mm
• [ hc ] hauteur : 8,7 mm
• épaisseur : 1,2 mm
• Quantité par paquet : 150 pièces

Avantages

1. Efficacité structurelle

Les anneaux à pointes Bulldog permettent de concevoir des assemblages avec moins de boulons d'ancrage, assurant ainsi un espacement optimal entre les boulons et par rapport aux bords du bois. Ceci accroît la stabilité et la sécurité de la structure tout en réduisant les risques d'endommagement des matériaux.

2. Application polyvalente

Ce produit est disponible en version double face pour l'assemblage d'éléments en bois et en version simple face pour l'assemblage du bois et de l'acier, ce qui le rend adapté à une grande variété de structures et de matériaux, notamment le bois massif, le bois composite et les stratifiés.

3. Protection contre la corrosion

L'acier utilisé pour la fabrication des anneaux est galvanisé à chaud (50 µm), ce qui assure une excellente protection contre la corrosion et prolonge la durée de vie du produit, même dans des conditions climatiques difficiles.

4. Durabilité et résistance des connexions

Les anneaux à pointes Bulldog offrent des connexions robustes et durables, essentielles pour les éléments structuraux nécessitant une capacité de charge élevée. Ils permettent également un démontage facile, ce qui accroît leur fonctionnalité et leur praticité dans divers projets de construction et de rénovation.

5. Classe de service

Caractérisée par une humidité du matériau correspondant à une température de 20 °C et une humidité relative de l'air ambiant supérieure à 85 % pendant seulement quelques semaines par an.

6. Revêtement de zinc

Les produits sont immergés dans du zinc fondu à 550-560 °C. Le revêtement de zinc se forme par réaction entre l'élément en acier et le zinc, et se dépose sur les deux faces de l'élément immergé. Il offre une bonne résistance à la corrosion dans la plupart des environnements.

Application et installation

• Utilisé pour relier des éléments en bois à des éléments en acier afin d'augmenter la capacité de charge de l'assemblage boulonné dans les éléments de structure.
• L'installation se fait à l'aide d'une presse hydraulique ou d'un bloc de bois et d'un marteau.
• Si la bague dentée est assemblée en atelier, 1 ou 2 clous peuvent être nécessaires pour la maintenir pendant le transport.

Certificat

• DoP- h10/0007
• EN 145454: 2008

Garantie de qualité supérieure. Cette norme spécifie les exigences et les méthodes d'essai relatives aux matériaux, à la géométrie, à la résistance, à la rigidité et à la durabilité (c.-à-d. la protection contre la corrosion) des fixations utilisées dans les structures porteuses en bois.

Les produits que nous proposons se caractérisent par leur qualité supérieure et peuvent être utilisés en toute sécurité dans la construction. Nous mettons tout en œuvre pour garantir que les produits livrés à nos sous-traitants soient sûrs et adaptés à leurs besoins spécifiques.
