Description générale

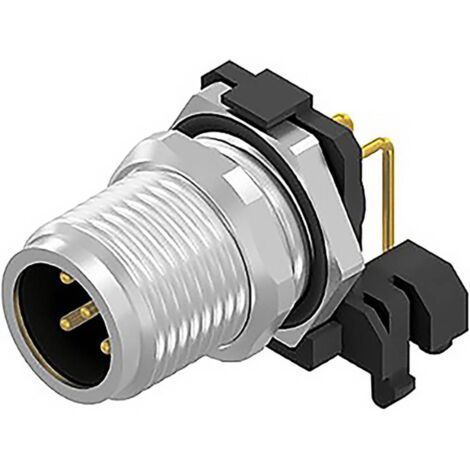

Conec 43-01207 est un connecteur à bride de type fiche coudée, conçu pour des applications nécessitant une connexion fiable et sécurisée. Avec 5 pôles, ce connecteur est idéal pour les capteurs et actionneurs, offrant une protection IP67 contre l'eau et la poussière.Spécifications techniques
- Modèle : bride
- Type de contact : fiche coudée
- Type de verrouillage : vissable
- Type de montage : montage sur paroi arrière
- Type de connexion signal : broche à souder coudée
- Blindage : blindé
- Tension de fonctionnement signal : 60 V
- Indice de protection : IP67
- Capacité de charge du courant signal : 4 A à +40°C
- Courant nominal : 4 A
- Tension nominale : 60 V
- Degré de pollution : 3/2
- Couple de serrage : 0,6 Nm
- Résistance d'isolation : ≥ 100 M ohms
- Matériau du boîtier : alliage de cuivre
- Matériau du corps isolant : TPU GF, UL94
- Couleur du boîtier : nickel
- Surface de contact de signal : or sur nickel
- Dimensions côté A : M12x1
- Type de filetage : M16x1,5
- Température de fonctionnement : -30°C à +80°C
Compatibilité et accessoires
- Connexion (composants) : pin coudée à souder
- Côté A (Capteur / actionneur) : M12 mâle coudé
Installation
- Montage sur paroi arrière
- Type de verrouillage : vissable
Utilisation
- Idéal pour les applications industrielles et d'automatisation
- Utilisé pour connecter des capteurs et actionneurs dans des environnements exigeants
Autres informations
- Cycles de couplage : 100
- Norme de capacité de courant : IEC 61076-2-101
- Norme type de protection : IEC 60529
- Résistance d'isolation standard : IEC 60512
- Norme degré de pollution : IEC 60664-1
- Tension de mesure standard : IEC 61076-2-101
- Norme température ambiante : IEC 60664-1
