Description générale

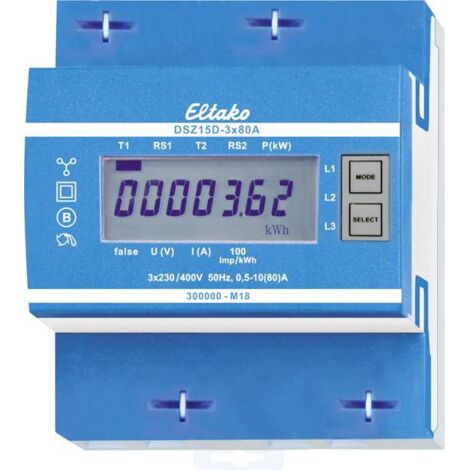

Le compteur d'énergie triphasé numérique Eltako DSZ15D-3x80A est conçu pour mesurer l'énergie active avec une capacité maximale de 3 x 80 A. Il se distingue par sa faible consommation en veille de seulement 0,5 watt par chemin. Cet appareil modulaire est destiné à un montage sur rail DIN-EN 60715 TH35, occupant 4 unités modulaires (70 mm de large et 58 mm de profondeur). Il est équipé d'une interface S0 et d'un écran LCD à 7 segments, permettant une lecture même sans alimentation.Spécifications techniques
- Courant maximal : 80 A
- Courant minimal : 10 A
- Consommation propre : 0,5 W
- Tension de fonctionnement : 230 V / 400 V
- Tension secteur (max.) : 400 V
- Tension secteur (min.) : 230 V
- Dimensions : 58 mm (hauteur) x 70 mm (largeur) x 58 mm (longueur)
- Fréquence : 50 Hz
- Classe de précision : B (1 %)
Compatibilité et accessoires
- Compatible avec 1, 2 ou 3 conducteurs extérieurs jusqu'à 80 A
- Connecteur N requis
Installation
- Montage sur rail DIN-EN 60715 TH35
Utilisation
- Mesure de l'énergie active en fonction des courants entre les entrées et les sorties
- Affichage de la puissance sous forme de barre clignotante (100 fois par kWh)
- Fonction de compteur à 2 tarifs avec 230 V sur les bornes E1/E2
- Navigation dans le menu via les touches MODE et SELECT
Autres informations
- Message d'erreur en cas d'absence de conducteur extérieur ou de sens de courant incorrect
- Calibré conformément à la norme MID
