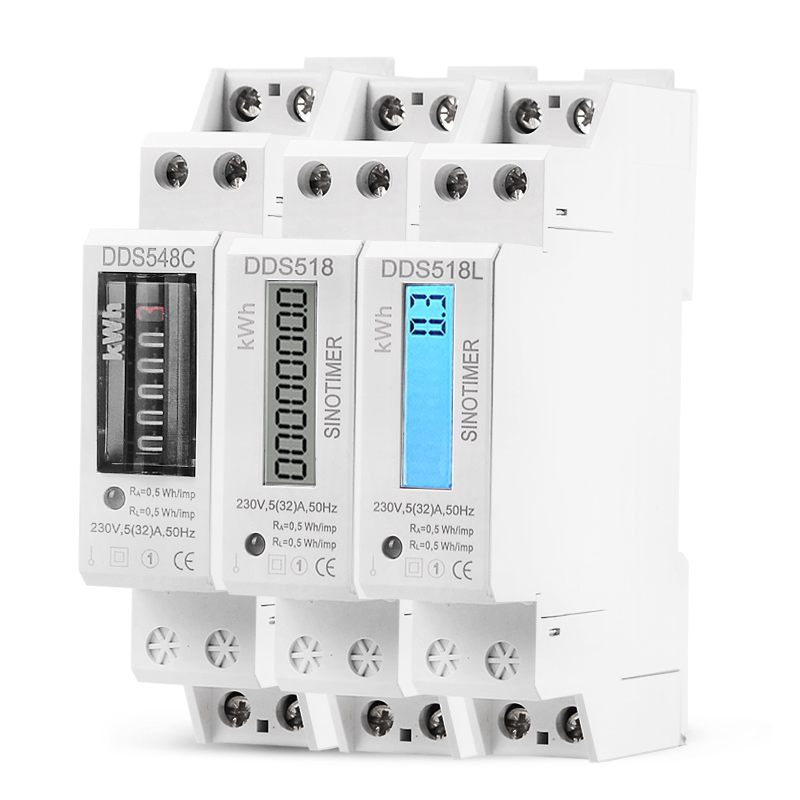

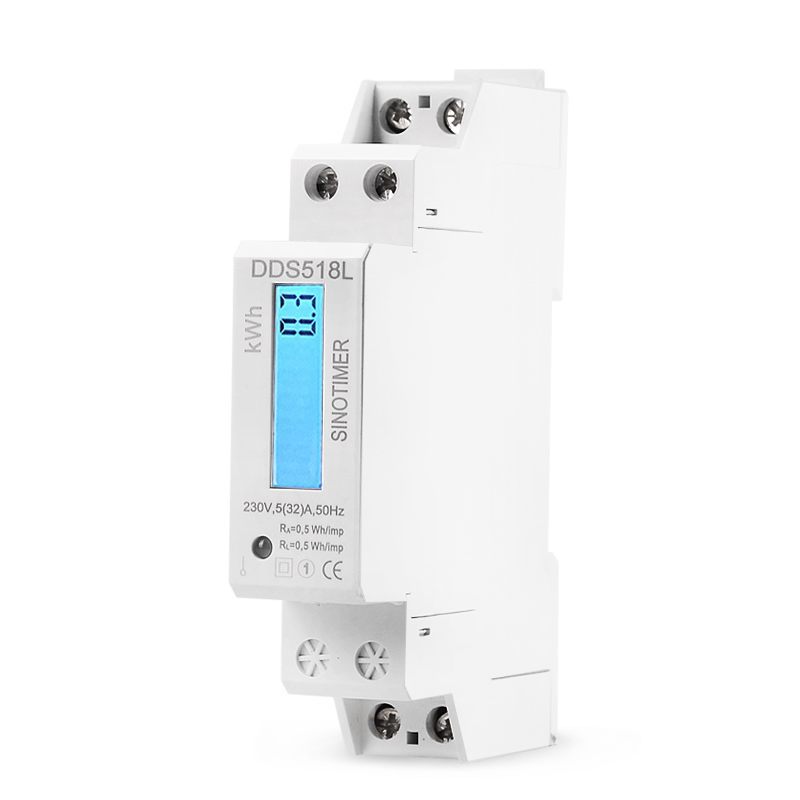

Compteur d'électricité monophasé intelligent à écran LCD rétroéclairé DDS518L, montage sur rail, 1 pôle, 32 A, 230 V 50HZ

Ce compteur d’énergie monophasé entièrement électronique est un nouveau produit développé par notre société, qui intègre la technologie microélectronique pour le comptage de l’énergie. Il utilise des circuits intégrés spécifiques importés de grande échelle, associe le traitement numérique avancé et la technologie SMT, offrant ainsi des performances optimisées.

Ce compteur est entièrement conforme à la norme nationale GB/T 17215.321-2008 et aux exigences techniques de la norme internationale IEC 62053 applicables aux compteurs monophasés de classe de précision 1 ou 2. Il permet de mesurer directement et précisément l’énergie active directe dans le comptage énergétique. La consommation totale d’énergie est affichée soit sur un écran LCD de 7+1 chiffres, soit sur un totalisateur de 6+1 chiffres.

Il se distingue par une haute fiabilité, un encombrement réduit, un poids léger, un design soigné et une technologie de fabrication avancée. Il se monte sur un rail DIN standard de 35 mm. Par ailleurs, il présente une excellente résistance aux perturbations électromagnétiques, une faible consommation d’énergie, une haute précision, une capacité de surcharge élevée, une grande stabilité, une protection contre le vol d’énergie et une longue durée de vie.

Application

Ce compteur est destiné au comptage de l’énergie active alternative monophasée à fréquence nominale de 50 Hz ou 60 Hz. Il est conçu pour une installation fixe à l’intérieur des bâtiments.Conditions ambiantes :

• Température ambiante : de -25 °C à +55 °C
• Humidité relative : ne dépassant pas 95 %
• Environnement exempt de gaz corrosifs, et protégé contre la poussière, les moisissures, les embruns salins, la condensation et les insectes.

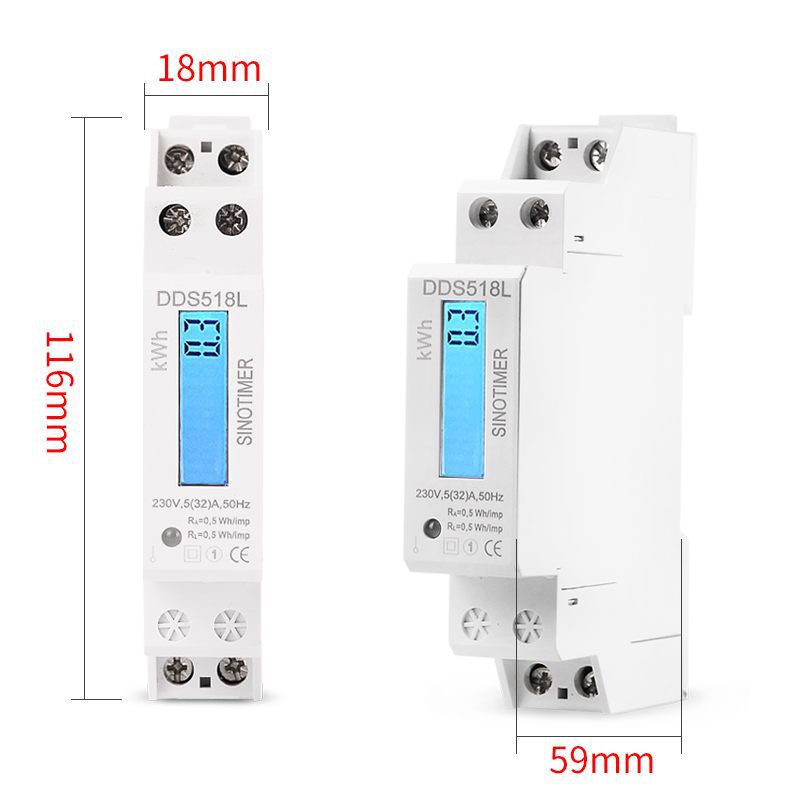

Caractéristiques techniques et spécifications principales

Spécifications du compteur

ModèlePrécisionTension nominale UbCourant nominal (A)
DDS518LClasse 1230 V CA5(32) A

Note : La valeur avant la parenthèse correspond au courant nominal Ib ; la valeur entre parenthèses est le courant maximal nominal Imax.

Isolation électrique

Tous les circuits du compteur résistent à une tension alternative sinusoïdale de 2 kV à fréquence 50 Hz pendant une minute sans claquage lors du test d’isolement à la terre.

Installation et utilisation

Consignes et méthode d’installation

1. Le compteur est contrôlé et scellé avant la livraison ; il peut être installé et utilisé directement. Tout compteur sans sceau ou stocké pendant une longue durée doit être révisé par un service compétent avant toute utilisation.
2. Si l’emballage interne ou le boîtier est endommagé lors du déballage, ne pas installer ni alimenter le compteur, et contacter notre service technique.
3. L’installation doit être réalisée par un électricien qualifié ou un personnel professionnel, après lecture complète de ce manuel.
4. Le compteur doit être installé dans un endroit sec et bien ventilé, sur un rail DIN standard de 35 mm. Le support de fixation doit être solidement fixé sur un mur résistant au feu et peu soumis aux vibrations.
5. Dans des environnements sales ou susceptibles d’endommager l’appareil, le compteur doit être placé dans un coffret de protection.

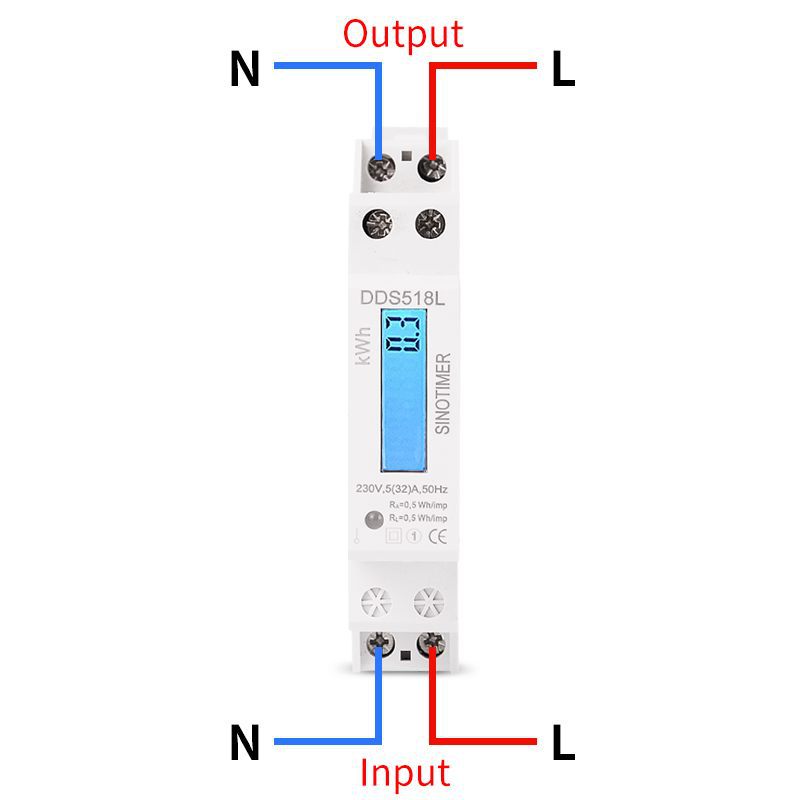

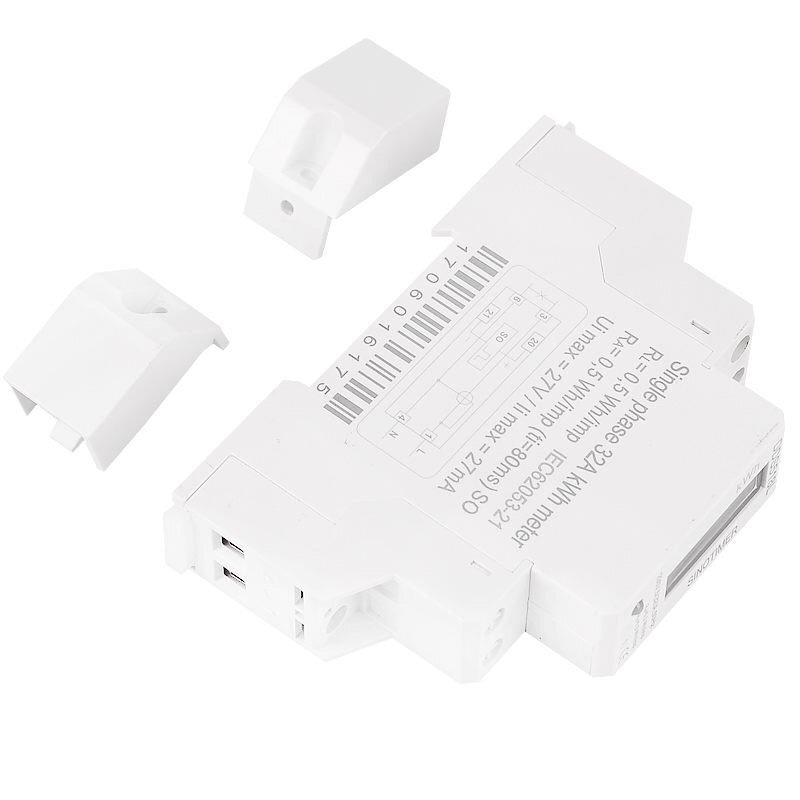

6. Respecter impérativement le schéma de câblage indiqué sur le boîtier ou dans ce manuel. Utiliser de préférence des câbles en cuivre multibrins pour éviter tout mauvais contact pouvant entraîner un dysfonctionnement ou une destruction du compteur.
7. Lorsque le compteur est correctement connecté au réseau, le voyant d’alimentation reste allumé en permanence.

Mode d’emploi

1. Dans les régions sujettes aux orages, des mesures de protection contre la foudre sont recommandées pour éviter toute détérioration du compteur.
2. Plage de fonctionnement en charge : 0,05 Ib à Imax (raccordement direct).
3. Affichage des données : écran LCD ou totalisateur mécanique.
4. Indication d’alimentation : le voyant vert allumé signale que l’alimentation de fonctionnement est normale.
5. Indication d’impulsion : le voyant rouge s’allume lorsqu’une impulsion énergétique est détectée.
6. Après réception d’un signal d’échantillonnage, le voyant d’impulsion reste allumé pendant environ 80 ms.
