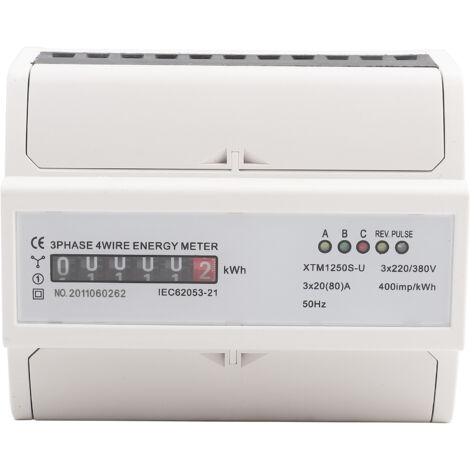

Eosnow Circuit de contrôle de petit Volume d'énergie sur rail Din, compteur KWh, pour l'électronique

Caractéristiques:

1. Il présente les avantages d'une lecture de compteur pratique, d'une grande fiabilité, d'un petit volume, d'un poids léger, d'une belle apparence, d'une technologie de pointe
2. Installation d'un rail de guidage standard DIN 35 mm
3. Ce compteur convient à la mesure de l'énergie électrique efficace en courant alternatif triphasé de fréquence nominale 50Hz, utilisée pour une installation fixe à l'intérieur
4. Appliquer à la température ambiante de -25 ℃ ~ + 55 ℃, l'humidité relative ne dépasse pas 95% et dans l'air sans gaz corrosifs et éviter la poussière, la moisissure, le brouillard salin, la condensation, les insectes, etc.
5. Il a une bonne interférence anti-électromagnétique, une faible consommation d'énergie, une grande précision, une surcharge élevée, une stabilité élevée, un anti-vol et une longue durée de vie

Spécifications:

Descriptions :
Le compteur est entièrement conforme aux normes nationales GB/T17215.321-2008 et à la norme internationale IEC62053 de niveau 1 des exigences techniques pertinentes du compteur triphasé KWh, qui peut mesurer directement et avec précision l'énergie active du Consommation d'énergie, consommation d'énergie active à 6 affichages numériques, il présente les avantages d'une lecture pratique des compteurs, d'une grande fiabilité, d'un petit volume, d'un poids léger, d'une belle apparence, d'une technologie de pointe et de l'installation d'un rail de guidage standard DIN de 35 mm. Il a une bonne interférence anti-électromagnétique, faible consommation d'énergie, haute précision, surcharge élevée, stabilité élevée, anti-vol et longue durée de vie.
Caractéristiques :
Il présente les avantages d'une lecture de compteur pratique, d'une grande fiabilité, d'un petit volume, d'un poids léger, d'une belle apparence, d'une technologie de pointe .
Installation d'un rail de guidage standard DIN de 35 mm.
Ce compteur convient à la mesure de l'énergie électrique efficace en courant alternatif triphasé de fréquence nominale 50 Hz, utilisée pour une installation fixe à l'intérieur.
Appliquez à la température ambiante de - 25 ℃ ~ + 55 ℃, l'humidité relative n'est pas supérieure à 95%, et dans l'air sans gaz corrosifs et évitez la poussière, la moisissure, le brouillard salin, la condensation, les insectes, etc.
Il a une bonne interférence anti-électromagnétique, une faible consommation d'énergie, une grande précision, une surcharge élevée, une stabilité élevée, un anti-vol et une longue durée de vie.
Spécifications :
Norme : IEC62053-21
Affichage : 6 chiffres
Couleur : Blanc
Tension : 3 x 220/380V
Courant : 3 x 20(80A)
Fréquence : 50Hz
Constante d'impulsion : 400imp/kWh
Humidité de fonctionnement : ≤95 %
Température de fonctionnement : -25 ℃ ~ + 55 ℃
Taille : env. 12 x 10 x 6,5 cm/4,72 x 3,93 x 2,55 pouces
Poids : 519 g
Installation et utilisation :
1. L'installation du compteur d'énergie nécessite un électricien ou un professionnel expérimenté et déterminé à lire le manuel.
2. Le compteur d'énergie doit être installé dans un endroit intérieur ventilé et sec, adopter une installation de type guide standard DIN de 35 mm, la plaque inférieure du compteur d'électricité doit être fixée dans le mur qui est réfractaire solide et pas facile à vibrer.
3. Les compteurs d'électricité doivent être installés dans des armoires de protection dans des endroits où il y a de la saleté et des dommages potentiels.
4. Installez selon le schéma de câblage, il est préférable d'utiliser un fil de cuivre multibrins pour éviter que le compteur d'énergie électrique ne fonctionne ou ne brûle.
5. Lorsque le compteur électrique est correctement connecté au réseau électrique, l'indicateur d'alimentation du compteur est allumé.
6. Le compteur d'énergie électrique doit prendre les mesures de protection contre le tonnerre lorsqu'il est utilisé dans la zone avec plus de tonnerre, afin d'éviter d'endommager le compteur d'énergie électrique par le tonnerre.
7. La capacité de charge du compteur d'énergie est de l'ordre de 0,05 Ib ~ Imax (accès direct) ou 0,02 Ib ~ Imax (via le type d'accès du transformateur). Le dépassement de cette capacité de charge entraînera une imprécision du compteur ou une bobine de courant brûler.
8.Lorsque le compteur d'énergie est utilisé dans le transformateur, c'est la consommation électrique réelle qui doit être multipliée par le rapport du transformateur après avoir lu l'indicateur de puissance
9. Affichage des données : 6 affichages numériques
10. Instructions d'alimentation : A, B, C trois LED indiquent que l'alimentation triphasée est normale lorsque la lumière est allumée. Lorsqu'une tension de phase est manquante, le voyant de pression correspondant est éteint.
11.Indicateur PULSE : lorsque le voyant PULSE est allumé, le PULSE de puissance est détecté. (lorsqu'un signal d'échantillon est détecté, l'indicateur PULSE s'allume environ 80 ms).
12.Instruction d'alimentation en phase inversée : Rev. Indique que la lumière est allumée dans le sens de la consommation d'énergie.
Schéma de principe et schéma de câblage :
Méthode de mesure :
Le compteur d'énergie est équipé d'un port de sortie de test d'impulsion de puissance de couplage photoélectrique, est situé dans une boîte à bornes de câblage. Connectez l'équipement de test + 5VDC à la borne de 17 (borne positive) et la ligne de signal se connecte à la borne de 18 (borne négative).
Contenu de l'emballage :
1 x compteur d'énergie
Remarque :< br>Veuillez noter que le nouveau type et l'ancien type de ce produit seront envoyés au hasard, et assurez-vous que cela ne vous dérange pas avant de commander
