Compteur de fréquence RF 0.1-1000MHz Module Cymomètre LED PLJ8LEDH avec rétroéclairage rouge

Bienvenue dans notre boutique !

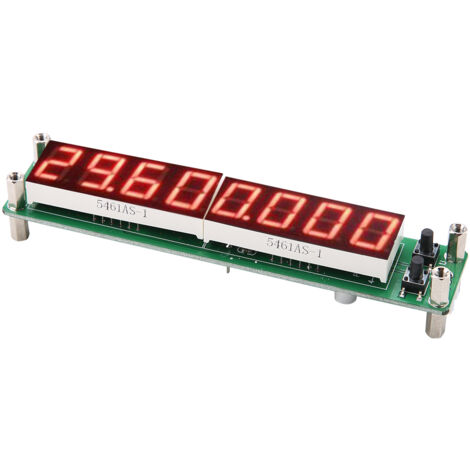

Découvrez notre module d'affichage de fréquence PLJ-8LED, un composant économique et performant équipé d'un afficheur à 8 digits. Idéal pour afficher la fréquence des émetteurs-récepteurs ou pour des mesures de fréquence conventionnelles, il allie compacité, fiabilité, excellente visibilité et rapport qualité-prix exceptionnel.

Ce module intègre le microcontrôleur PIC16F648A de Microchip et peut mesurer des fréquences jusqu'à 2.4 GHz. Il est doté d'un oscillateur à cristal contrôlé en tension et compensé en température (VC-TCXO 2.5 ppm) pour une grande stabilité. Son algorithme de contrôle de porte et de timing précis (sans interruption temporisée) garantit des mesures fiables.

Vous pouvez choisir entre trois temps de porte (rafraîchissement d'affichage) : 0.01 seconde, 0.1 seconde ou 1.0 seconde, pour un affichage en temps réel de la valeur de fréquence. La conception à entrée simple offre trois canaux de mesure : canal basse fréquence, canal haute fréquence et canal automatique qui sélectionne le bon canal en fonction du signal d'entrée (seuil à 60 MHz).

**Principales caractéristiques :**

* **Fréquence de référence :** Oscillateur VC-TCXO 13.000 MHz, stabilité ± 2.5 ppm.

* **Conception double FI :** Permet de pré-régler indépendamment une valeur de fréquence intermédiaire (FI) en mode addition ou soustraction (réglage par pas de 100 Hz, plage de 0 à 99.9999 MHz).

* **Affichage :** Huit digits LED haute luminosité de 0.56 pouces, avec 8 niveaux de luminosité réglables.

* **Utilisation :** Circuit simple, structure rationnelle, commande par deux boutons, réglages automatiquement sauvegardés.

* **Alimentation :** DC 9V ~ 15V (avec protection contre l'inversion de polarité), consommation max. ~160 mA sous 12V.

* **Dimensions :** 125.5 mm (L) x 25.5 mm (l) x 21.5 mm (H).

* **Poids net :** Environ 46 g.

* **Connecteurs intégrés :** Prise HX2.54-2P pour l'alimentation (DC IN) et le signal d'entrée (RF IN), ainsi qu'un connecteur à broches 2.54-6P pour la programmation (ICSP).

**Spécifications détaillées des canaux de mesure :**

* **Canal Basse Fréquence :**

* Plage : 0.1 MHz à 60 MHz

* Précision : ±100 Hz (porte 0.01s), ±10 Hz (porte 0.1s), ±1 Hz (porte 1.0s)

* Sensibilité : Meilleure que 60mVPP de 0.1 à 60 MHz.

* **Canal Haute Fréquence (avec prédiviseur /64) :**

* Plage : 20 MHz à 2.4 GHz

* Précision : ±6400 Hz (porte 0.01s), ±640 Hz (porte 0.1s), ±64 Hz (porte 1.0s)

* Sensibilité : Meilleure que 100mVPP (20-30 MHz) et 50mVPP (30-60 MHz).

* **Canal Automatique :** Sélectionne automatiquement le canal basse ou haute fréquence en fonction du signal d'entrée.

**Le colis comprend :**

1 x Compteur de fréquence PLJ-8LED

2 x Câbles
