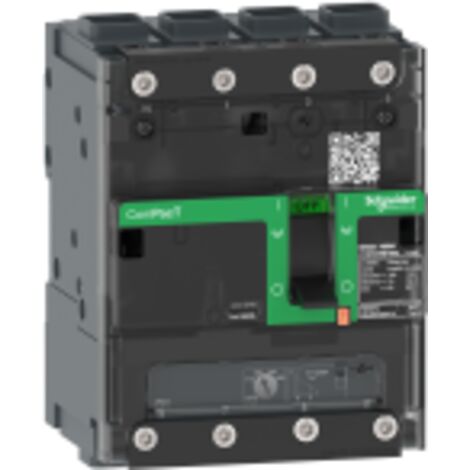

ComPacT NSXmN - disjoncteur - TM-D 63A - 4P4D - 50kA - borne EverLink - C11N4TM063L

Vendu par By Elec et 1 autre marchand

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSXmN TM-D 63A est un dispositif de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de coupure de 50 kA, il est adapté pour une utilisation dans des environnements industriels et commerciaux. Ce modèle est équipé de bornes EverLink, facilitant le raccordement des conducteurs. Sa conception robuste permet une installation en position horizontale ou verticale, offrant ainsi une flexibilité d'utilisation.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 90 kA à 220...240 V CA 50/60 Hz
  • Endurance mécanique : 20 000 cycles
  • Durée de vie électrique : 20 000 cycles à 440 V In
  • Puissance dissipée par pôle : 5,58 W
  • Calibre du déclencheur : 63 A à 40 °C
  • Largeur : 108 mm
  • Hauteur : 137 mm
  • Profondeur : 80 mm
  • Poids : 1,42 kg
  • Couleur : Gris (RAL 7016)
  • Compatibilité et accessoires

  • 1 slot pour interrupteur secondaire
  • 1 slot pour commutateur de relais avertisseur
  • 1 slot pour libération de tension MN ou MX
  • Installation

  • Support de montage : Plaque arrière
  • Position de montage : Horizontal et vertical
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Mode de raccordement : 1 cosse Everlink taille de fil 2,5...95 mm², rigide ou semi-rigide aluminium/cuivre
  • 1 cosse Everlink taille de fil 2,5...70 mm², souple cuivre
  • Pas de raccordement : 35 mm avec épanouisseurs, 27 mm sans épanouisseurs, pas de 9 mm : 12 modules
  • Utilisation

  • Type de réglage du seuil long retard (Ir) : Réglable
  • Plage de réglage du seuil long retard : 0,7 à 1 x In
  • Type de réglage de la temporisation : Fixe
  • Réglage de protection du neutre : 1 x Ir (4d)
  • Type de réglage du seuil instantané (Ii) : Fixe
  • Plage de réglage du seuil instantané : 800 A
  • Protection différentielle : Sans
  • Signalisation locale : Présence de contacts auxiliaires repère (vert)
  • Caractéristiques

    • Marque
      SCHNEIDER
    • Longueur
      8 cm
    • Largeur
      108 mm
    • Hauteur
      137 mm
    • Poids
      1420 g

    Questions fréquentes

    Ce dispositif a une capacité de coupure de 50 kA, ce qui le rend adapté pour une utilisation dans des environnements industriels et commerciaux.

    Cet équipement permet un raccordement amont et aval par façade, avec des cosses Everlink pour des fils rigides ou semi-rigides en aluminium ou cuivre, allant de 2,5 à 95 mm².

    La plage de réglage du seuil long retard est de 0,7 à 1 x In, et le type de réglage est ajustable.

    Réponses générées par IA à partir des informations vendeur
