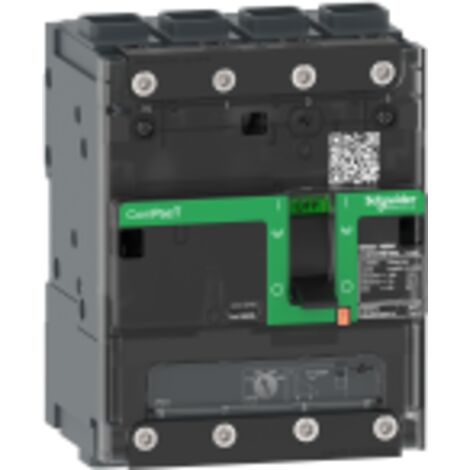

ComPacT NSXmN - disjoncteur - TM-D 40A - 4P4D - 50kA - borne EverLink - C11N4TM040L

Vendu par By Elec et 1 autre marchand

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSXmN TM-D 40A est un dispositif de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de coupure de 50 kA, il est adapté pour des applications variées, offrant une protection fiable contre les surcharges et les courts-circuits.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 90 kA à 220...240 V CA, 250 kA à 380...415 V CA, 225 kA à 440 V CA, 215 kA à 500 V CA, 22,5 kA à 525 V CA, 5 kA à 660...690 V CA
  • Endurance mécanique : 20 000 cycles
  • Durée de vie électrique : 20 000 cycles à 440 V In, 210 000 cycles à 440 V In, 10 000 cycles à 690 V In, 25 000 cycles à 690 V In
  • Puissance dissipée par pôle : 3,46 W
  • Dimensions : Largeur 108 mm, Hauteur 137 mm, Profondeur 80 mm
  • Poids : 1,42 kg
  • Couleur : Gris (RAL 7016)
  • Compatibilité et accessoires

  • Support de montage : Plaque arrière
  • Position de montage : Horizontal et vertical
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Mode de raccordement : 1 cosse Everlink taille de fil 2,5...95 mm², rigide ou semi-rigide aluminium/cuivre, 1 cosse Everlink taille de fil 2,5...70 mm², souple cuivre
  • Nombre d'emplacements : 1 slot pour interrupteur secondaire, 1 slot pour commutateur de relais avertisseur, 1 slot pour libération de tension MN ou MX
  • Installation

  • Pas de raccordement : 35 mm avec épanouisseurs, 27 mm sans épanouisseurs, Pas de 9 mm : 12 modules
  • Utilisation

  • Calibre du déclencheur : 40 A à 40 °C
  • Type de réglage du seuil long retard (Ir) : Réglable, plage de réglage : 0,7 à 1 x In
  • Type de réglage de la temporisation : Fixe
  • Réglage de protection du neutre : 1 x Ir (4d)
  • Type de réglage du seuil instantané (Ii) : Fixe, plage de réglage : 600 A
  • Protection différentielle : Sans
  • Signalisation locale : Présence de contacts auxiliaires repère (vert)
  • Caractéristiques

    • Marque
      SCHNEIDER
    • Longueur
      8 cm
    • Hauteur
      137 mm
    • Poids
      1420 g
    • Tension électrique
      400 V

    Questions fréquentes

    La capacité de coupure de ce disjoncteur est de 50 kA, ce qui lui permet de protéger efficacement les installations électriques contre les surcharges et les courts-circuits. Cette caractéristique est essentielle pour garantir la sécurité des équipements connectés et prévenir les dommages potentiels.

    Le seuil long retard est réglable dans une plage de 0,7 à 1 x In, tandis que le seuil instantané est fixe avec une plage de réglage de 600 A. Ces réglages permettent d'adapter la protection en fonction des besoins spécifiques de l'installation.

    Ce disjoncteur utilise des cosses Everlink pour le raccordement, avec une taille de fil de 2,5 à 95 mm² pour les câbles rigides ou semi-rigides en aluminium/cuivre, et de 2,5 à 70 mm² pour les câbles souples en cuivre. Cela assure une connexion sécurisée et fiable.

    Réponses générées par IA à partir des informations vendeur
