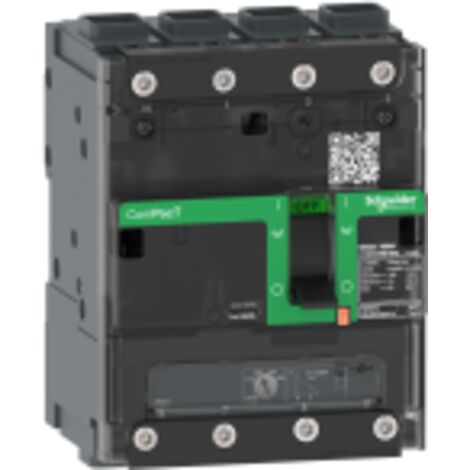

Disjoncteur compact 160 A 4 pôles TMD 90 kA 690 V CA IP40

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Le disjoncteur NSXm160N de la gamme ComPacT est conçu pour les courants supérieurs à 0,1 A. Doté de 4 pôles et d'un pouvoir de coupure de 50 kA, il offre une protection thermomagnétique et convient aux tensions jusqu'à 690 V CA. Montage fixe.Le disjoncteur NSXm160N 50 kA AC 4P4R 160 A TMD ELINK de la gamme ComPacT nouvelle génération est une solution avancée pour la protection des circuits électriques dans les applications avec des courants supérieurs à 0,1 A. Conçu pour fonctionner dans les réseaux à courant alternatif (CA) avec une tension nominale jusqu'à 690 V et un courant nominal de 160 A à 40 °C, cet appareil se distingue par son pouvoir de coupure de 90 kA à 220–240 V et de 50 kA à 380–440 V, assurant une protection robuste et fiable. Le NSXm 160N possède quatre pôles (4P) et quatre pôles protégés (4R), avec la position neutre à gauche. Sa technologie de déclenchement thermomagnétique et son unité de commande TM-D permettent une réponse rapide aux surcharges et aux courts-circuits. Ce disjoncteur convient à une large gamme d'applications industrielles, répondant à la catégorie A et offrant un pouvoir de coupure conforme à la norme EN> 50 A. Durabilité mécanique : 20 000 cycles. Durabilité électrique : 10 000 cycles à 440 V. Température de fonctionnement : -25 à 70 °C. Indice de protection : IP40. Capacité de tenue aux surtensions : 8 kV. Connexions : bornes de 2,5 à 95 mm². Dimensions : 108 mm (largeur) x 137 mm (hauteur) x 80 mm (profondeur). Poids : 1,42 kg. Couleur : Gris (RAL). 7016) Niveau de contamination : 3

Caractéristiques

  • Marque
    SCHNEIDER
  • Intensité courant
    160 A
  • Courbe de déclenchement
    B
  • Fonction du disjoncteur
    Bipolaire
  • Hauteur
    137 mm
  • Indice de protection
    IP40
  • Intensité nominale
    AC
  • Largeur
    108 mm
  • Matières
    Métal
  • Nombre de pôle(s)
    4
  • Poids
    1420 g
  • Profondeur
    80 mm
  • Type de disjoncteur
    Coupe circuit
  • Type d'interrupteur différentiel
    Type A
  • Réf. ManoMano
    ME67789363
  • MMID
    183111935221
  • Réf. fabricant
    3606481991454
  • EAN
    3606481991454

Questions fréquentes

Le pouvoir assigné de coupure de service à 220...240 V CA est de 90 kA.

Le type de réglage du seuil long retard (Ir) est réglable, avec une plage de réglage de 0,7 à 1 x In.

L'endurance mécanique de cet appareil est de 20 000 cycles.
