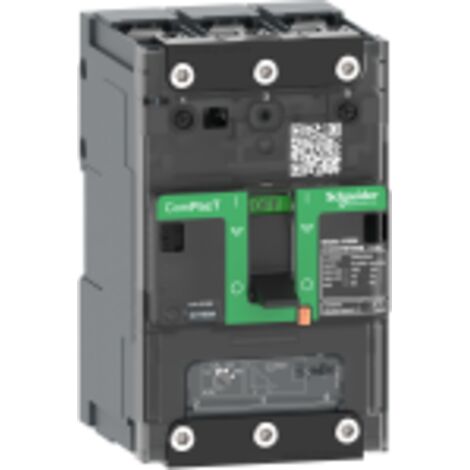

ComPacT NSXmH - disjoncteur - TM-D 160A - 3P3D - 70kA - borne à cosses - C12H3TM160B

Vendu par By Elec et 1 autre marchand

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSXmH TM-D 160A est conçu pour offrir une protection fiable dans les installations électriques. Avec une capacité de coupure de 70 kA, il est adapté pour des tensions allant jusqu'à 440 V CA. Ce modèle est particulièrement apprécié pour sa durabilité, avec une endurance mécanique et électrique de 20 000 cycles, garantissant une longévité dans des conditions d'utilisation variées.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 100 kA à 220...240 V CA
  • Pouvoir assigné de coupure de service : 70 kA à 380...415 V CA
  • Pouvoir assigné de coupure de service : 65 kA à 440 V CA
  • Endurance mécanique : 20 000 cycles
  • Durée de vie électrique : 20 000 cycles à 440 V In
  • Durée de vie électrique : 10 000 cycles à 690 V In
  • Puissance dissipée par pôle : 12,21 W
  • Calibre du déclencheur : 160 A à 40 °C
  • Largeur : 81 mm
  • Hauteur : 137 mm
  • Profondeur : 80 mm
  • Poids : 1,06 kg
  • Couleur : Gris (RAL 7016)
  • Compatibilité et accessoires

  • 1 emplacement pour interrupteur secondaire OF
  • 1 emplacement pour commutateur de relais avertisseur SD
  • 1 emplacement pour libération de tension MN ou MX
  • Installation

  • Support de montage : Plaque arrière
  • Position de montage : Horizontal et vertical
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Mode de raccordement : cosse/barre omnibus à compression
  • Pas de raccordement : 35 mm avec épanouisseurs, 27 mm sans épanouisseurs, 9 mm pour 9 modules
  • Utilisation

    Ce disjoncteur est idéal pour protéger les circuits électriques contre les surcharges et les courts-circuits, garantissant ainsi la sécurité des installations. Il est particulièrement adapté pour une utilisation dans des environnements industriels et commerciaux.

    Autres informations

  • Type de réglage du seuil long retard (Ir) : Réglable (plage de 0,7 à 1 x In)
  • Type de réglage de la temporisation : Fixe
  • Type de réglage du seuil instantané (Ii) : Fixe (plage de 1250 A)
  • Protection différentielle : Sans
  • Signalisation locale : Présence de contacts auxiliaires (repère vert)
  • Caractéristiques

    • Marque
      SCHNEIDER
    • Longueur
      8 cm
    • Hauteur
      137 mm
    • Poids
      1060 g
    • Intensité courant
      160 A

    Questions fréquentes

    À une tension de 415 V CA, ce disjoncteur a une capacité de coupure de 70 kA, ce qui le rend adapté pour protéger les circuits électriques contre les courts-circuits.

    Le seuil long retard est réglable, avec une plage de réglage de 0,7 à 1 fois l'intensité nominale, permettant une adaptation précise aux besoins de protection.

    Ce dispositif possède une endurance mécanique et électrique de 20 000 cycles, garantissant sa durabilité dans des conditions d'utilisation variées.

    Réponses générées par IA à partir des informations vendeur
