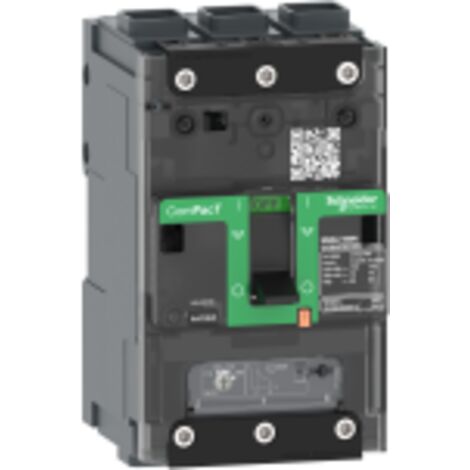

ComPacT NSXmB - disjoncteur - TM-D 32A - 3P3D - 25kA - borne EverLink - C11B3TM032L

Vendu par By Elec

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSXmB TM-D 32A est un dispositif de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de coupure de 25 kA, il est adapté pour une utilisation dans des environnements industriels et commerciaux. Ce modèle est équipé de bornes EverLink, facilitant le raccordement des conducteurs.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 50 kA à 220...240 V CA, 25 kA à 380...415 V CA, 20 kA à 440 V CA, 10 kA à 500 V CA
  • Endurance mécanique : 20 000 cycles
  • Durée de vie électrique : 20 000 cycles à 440 V In, 10 000 cycles à 690 V In
  • Puissance dissipée par pôle : 2,94 W
  • Support de montage : Plaque arrière
  • Position de montage : Horizontal et vertical
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Mode de raccordement : 1 cosse Everlink pour fils de 2,5...95 mm² (rigide ou semi-rigide) et 1 cosse Everlink pour fils de 2,5...70 mm² (souple)
  • Pas de raccordement : 35 mm avec épanouisseurs, 27 mm sans épanouisseurs, pas de 9 mm pour 9 modules
  • Calibre du déclencheur : 32 A à 40 °C
  • Type de réglage du seuil long retard (Ir) : Réglable (plage de 0,7 à 1 x In)
  • Type de réglage de la temporisation : Fixe
  • Type de réglage du seuil instantané (Ii) : Fixe (plage de 600 A)
  • Protection différentielle : Sans
  • Nombre d'emplacements : 1 pour interrupteur secondaire, 1 pour commutateur de relais avertisseur, 1 pour libération de tension
  • Signalisation locale : Présence de contacts auxiliaires (vert)
  • Dimensions : Largeur 81 mm, Hauteur 137 mm, Profondeur 80 mm
  • Poids : 1,06 kg
  • Couleur : Gris (RAL 7016)
  • Caractéristiques

    • Marque
      SCHNEIDER
    • Intensité courant
      32 A
    • Garantie
      1 an(s)
    • Courbe de déclenchement
      C
    • Fonction du disjoncteur
      Bipolaire

    Questions fréquentes

    La capacité de coupure de ce disjoncteur est de 25 kA, ce qui le rend adapté pour une utilisation dans des environnements industriels et commerciaux où des courants de court-circuit élevés peuvent survenir.

    Ce disjoncteur permet le raccordement de fils rigides ou semi-rigides de 2,5 à 95 mm² via une cosse Everlink, et de fils souples de 2,5 à 70 mm². Le raccordement se fait par la façade.

    L'endurance mécanique de ce dispositif est de 20 000 cycles, tandis que sa durée de vie électrique est de 20 000 cycles à 440 V In et de 10 000 cycles à 690 V In.

    Réponses générées par IA à partir des informations vendeur
