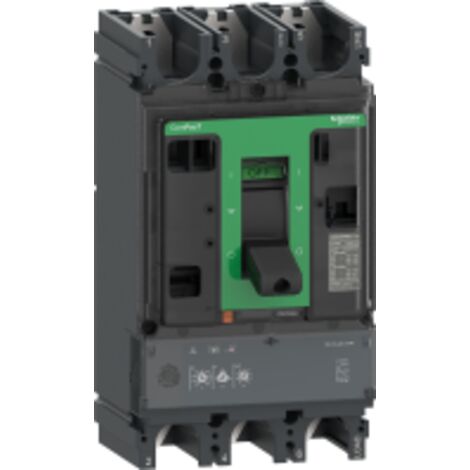

ComPacT NSX630N - disjoncteur - MicroLogic 2.3 M 500A - 3P3D - 50kA - fixe - C63N32M500
Vous achetez pour votre entreprise ?
+10% offert sur votre 1ère commande
Tarifs négociés HT jusqu'à -20%
Vendu par By Elec
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Complémentaires[Ui] tension assignée d'isolement : 800 V CA 50/60 Hz[Uimp] tension assignée de tenue aux chocs : 8 kV[Ics] pouvoir assigné de coupure de service : 85 kA à 220/240 V CA 50/60 Hz se conformer à CEI 60947-250 kA à 380/415 V CA 50/60 Hz se conformer à CEI 60947-242 kA à 440 V CA 50/60 Hz se conformer à CEI 60947-230 kA à 500 V CA 50/60 Hz se conformer à CEI 60947-211 kA à 525 V CA 50/60 Hz se conformer à CEI 60947-210 kA à 660/690 V CA 50/60 Hz se conformer à CEI 60947-2Endurance mécanique : 15000 cycleDurée de vie électrique : 8000 cycle à 440 V In/24000 cycle à 440 V In6000 cycle à 690 V In/22000 cycle à 690 V Inpuissance dissipée par pôle : 25 WSupport de montage : Plaque arrièrePosition de montage : Horizontal et verticalFlat on the backRaccordement amont : FaçadeRaccordement aval : Façade"Pas" de raccordement : 45 mmType de protection : pour protection surcharge (long retard) pour protection court retard avec retard fixe pour protection instantanée contre court-circuitCalibre du déclencheur : 500 A à 65 °CClasse de déclenchement moteur : 10205Protection moteur supplémentaire : Déséquilibre de phasesType de réglage du seuil long retard (Ir) : Réglable 9 positionsPlage de réglage du seuil long retard : 250...500 AType de réglage de la temporisation : Fixe[tr] plage de réglage de temporisation long retard : 120 s à 1,5 x Irpour type 56,5 s à 6 x Irpour type 55 s à 7,2 x Irpour type 5240 s à 1,5 x Irpour type 1013,5 s à 6 x Irpour type 1010 s à 7,2 x Irpour type 10480 s à 1,5 x Irpour type 2026 s à 6 x Irpour type 2020 s à 7,2 x Irpour type 20Mémoire thermique : 20 minutes avant et après le déclenchementType de réglage du capteur instantané (Isd) : Réglable 9 positions[Isd] plage de réglage du seuil court retard : 5...13 x IrType de réglage de retard instantané : FixeType de réglage du seuil instantané (Ii) : FixePlage de réglage du seuil instantané : 6500 AProtection différentielle : SansZone de verrouillage sélectif logique ZSI : SansNombre d'emplacements : 6 slot(s)Signalisation locale : pourprêt à fonctionner DEL clignotante (vert) pourtempérature supérieure à la valeur de consigne DEL 95 % Ith (rouge)Largeur : 140 mmHauteur : 255 mmProfondeur : 110 mmPoids du produit : 6,2 kgCode de compatibilité : NSX630
Caractéristiques
- MarqueSCHNEIDER
- Intensité courant500 A
- Fonction du disjoncteurTripolaire
- Hauteur255 mm
- Largeur140 mm
- Nombre de module(s)6
- Nombre de pôle(s)3
- Poids200 g
- Pouvoir de coupure50 kA
- Tension électrique230 V
- Type de disjoncteurCoupe circuit
- Réf. ManoManoME67789217
- MMID116218153887
- Réf. fabricant3606482002739
- EAN3606482002739
Questions fréquentes
La plage de réglage du seuil long retard est de 250 à 500 A.
Le pouvoir assigné de coupure de service à 440 V est de 250 kA.
La durée de vie électrique à 440 V est de 24000 cycles.
Réponses générées par IA à partir des informations vendeur
