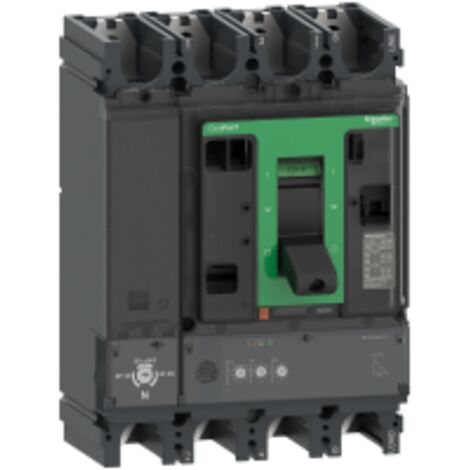

ComPacT NSX400H - disjoncteur - MicroLogic 2.3 250A - 4P4D - 70kA - fixe - C40H42D250

Vendu par By Elec

Ces articles peuvent vous intéresser !

disjoncteur 25a 3ka courbe c phase neutre hager sans visHAGER
7 options

disjoncteur 25a 3ka courbe c phase neutre hager sans vis

329
Livraison gratuite
disjoncteur 10a 3ka courbe c phase neutre hager sans visHAGER
7 options

disjoncteur 10a 3ka courbe c phase neutre hager sans vis

329
Livraison gratuite

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSX400H est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de coupure de 250A et une protection contre les surcharges et les courts-circuits, il est idéal pour une utilisation dans des environnements industriels et commerciaux. Ce modèle est équipé d'un système de signalisation locale pour indiquer l'état de fonctionnement et les surcharges.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 100 kA à 220/240 V CA, 70 kA à 380/415 V CA, 65 kA à 440 V CA, 50 kA à 500 V CA, 40 kA à 525 V CA, 30 kA à 660/690 V CA
  • Endurance mécanique : 15 000 cycles
  • Durée de vie électrique : 12 000 cycles à 440 V In, 6 000 cycles à 690 V In
  • Puissance dissipée par pôle : 7,5 W
  • Dimensions : Largeur 185 mm, Hauteur 255 mm, Profondeur 110 mm
  • Poids : 7,9 kg
  • Compatibilité et accessoires

  • Code de compatibilité : NSX400
  • Installation

  • Support de montage : Plaque arrière
  • Position de montage : Horizontal et vertical
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Pas de raccordement : 45 mm
  • Utilisation

  • Protection contre surcharge (long retard)
  • Protection court retard avec retard fixe
  • Protection instantanée contre court-circuit
  • Réglage du seuil long retard (Ir) : Réglable sur 9 positions, plage de 70 à 250 A
  • Réglage de la temporisation long retard : 400 s à 1,5 x Ir, 16 s à 6 x Ir, 11 s à 7,2 x Ir
  • Réglage du seuil instantané (Ii) : Fixe, plage de 3000 A
  • Autres informations

  • Signalisation locale : DEL clignotante (vert) pour prêt à fonctionner, DEL rouge pour surcharge à 105 % Ir, DEL orange pour surcharge à 90 % Ir
  • Caractéristiques

    • Marque
      SCHNEIDER
    • Longueur
      11 cm
    • Largeur
      185 mm
    • Hauteur
      255 mm
    • Poids
      7900 g

    Questions fréquentes

    Cet appareil a une capacité de coupure de 250A, ce qui le rend adapté pour protéger les installations électriques contre les surcharges et les courts-circuits dans des environnements industriels. Sa capacité de coupure élevée assure une protection efficace, réduisant ainsi le risque de dommages aux équipements connectés.

    Le seuil de protection contre les surcharges peut être réglé sur 9 positions, avec une plage de réglage de 70 à 250 A. Cela permet d'adapter la protection en fonction des besoins spécifiques de l'installation électrique.

    La tension assignée d'isolement est de 800 V CA à 50/60 Hz, et la tenue aux chocs est de 8 kV. Ces spécifications garantissent que l'équipement peut être utilisé en toute sécurité dans des installations électriques où ces niveaux de tension sont présents.
