ComPacT NSX160N - disjoncteur - MicroLogic 2.2 100A - 3P3D - 50kA - mont. Fixe - C16N32D100

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande*

Bénéficiez d'un service client dédié 7j/7

Créer un compte Pro

Vendu par By Elec

Souvent achetés ensemble

Informations produit

Description

Description générale

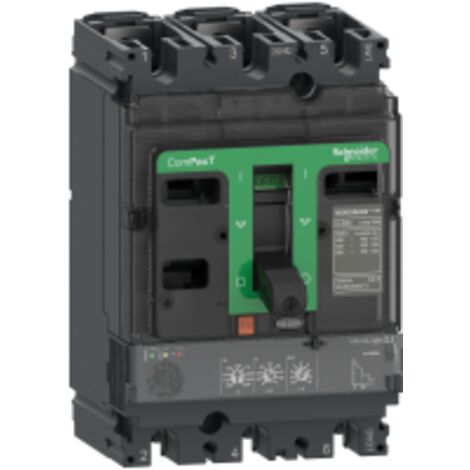

Le disjoncteur ComPacT NSX160N est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de coupure de 100A et une protection contre les surcharges et les courts-circuits, il est idéal pour une utilisation dans des environnements industriels et commerciaux. Sa conception robuste et ses fonctionnalités avancées garantissent une performance fiable et durable.

Spécifications techniques

Tension assignée d'isolement : 800 V CA 50/60 Hz

Tension assignée de tenue aux chocs : 8 kV

Pouvoir assigné de coupure de service : 90 kA à 220/240 V CA, 250 kA à 380/415 V CA, 250 kA à 440 V CA, 236 kA à 500 V CA, 210 kA à 525 V CA, 2 kA à 660/690 V CA

Endurance mécanique : 40 000 cycles

Durée de vie électrique : 40 000 cycles à 440 V In, 220 000 cycles à 440 V In, 15 000 cycles à 690 V In, 27 500 cycles à 690 V In

Puissance dissipée par pôle : 3,6 W

Type de protection : surcharge (long retard), court retard avec retard fixe, protection instantanée contre court-circuit

Calibre du déclencheur : 100 A à 40 °C

Dimensions : Largeur 105 mm, Hauteur 161 mm, Profondeur 86 mm

Poids : 2,2 kg

Compatibilité et accessoires

Code de compatibilité : NSX160

Installation

Support de montage : Plaque arrière

Position de montage : Horizontal et vertical

Raccordement amont : Façade

Raccordement aval : Façade

Pas de raccordement : 35 mm

Utilisation

Réglage du seuil long retard (Ir) : Réglable sur 9 positions, plage de réglage de 40 à 100 A

Réglage de la temporisation : Fixe, plage de réglage long retard de 400 s à 1,5 x Ir, 16 s à 6 x Ir, 11 s à 7,2 x Ir

Type de réglage du capteur instantané (Isd) : Réglable sur 9 positions, plage de réglage du seuil court retard de 1,5 à 10 x Ir

Type de réglage du seuil instantané (Ii) : Fixe, plage de réglage du seuil instantané : 1500 A

Autres informations

Signalisation locale : DEL clignotante (vert) pour prêt à fonctionner, DEL rouge pour surcharge à 105 % Ir, DEL orange pour surcharge à 90 % Ir

Mémoire thermique : 20 minutes avant et après le déclenchement

Nombre d'emplacements : 5 slots

Caractéristiques

Marque
SCHNEIDER
Intensité courant
100 A
Fonction du disjoncteur
Bipolaire
Hauteur
161 mm
Indice de protection
IP20
Matières
Plastique
Nombre de pôle(s)
3
Poids
2200 g
Profondeur
86 mm
Tension électrique
230 V
Type de disjoncteur
Coupe circuit
Réf. ManoMano
ME67791133
MMID
471278199149
Réf. fabricant
3606481998057
EAN
3606481998057

Questions fréquentes

Cet appareil a une capacité de coupure de 100A, ce qui le rend adapté pour protéger les installations électriques contre les surcharges et les courts-circuits dans des environnements industriels. Sa conception robuste assure une performance fiable même dans des conditions exigeantes.

Le seuil de protection contre les surcharges peut être réglé sur 9 positions, avec une plage de réglage de 40 à 100 A. Cela permet d'adapter la protection en fonction des besoins spécifiques de l'installation.

L'endurance mécanique de cet équipement est de 40 000 cycles, tandis que la durée de vie électrique est de 40 000 cycles à 440 V In et jusqu'à 220 000 cycles à 440 V In, ce qui témoigne de sa durabilité et de sa fiabilité dans des applications prolongées.

Réponses générées par IA à partir des informations vendeur
