ComPacT NSX160H - disjoncteur - MicroLogic 2.2 160A - 3P3D - 70kA - fixe - C16H32D160

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande*

Bénéficiez d'un service client dédié 7j/7

Créer un compte Pro

Vendu par By Elec et 1 autre marchand

Ces articles peuvent vous intéresser !

Hager – Disjoncteur unipolaire 6A – MFN706 – 1P+N – Courbe C – Pouvoir de coupure 3 kA – Pour installations domestiquesHAGER
8 options
N°1 des ventes

Hager – Disjoncteur unipolaire 6A – MFN706 – 1P+N – Courbe C – Pouvoir de coupure 3 kA – Pour installations domestiques

633
Hager – Disjoncteur unipolaire 16A – Courbe C – Pouvoir de coupure 3 kA – 1 module – Connexion à vis – Pour installations électriques domestiquesHAGER
8 options
N°1 des ventes

Hager – Disjoncteur unipolaire 16A – Courbe C – Pouvoir de coupure 3 kA – 1 module – Connexion à vis – Pour installations électriques domestiques

633
Livraison gratuite
Hager – Disjoncteur unipolaire 32A – Courbe C – 3kA – Raccordement à vis – Pour installations électriques domestiquesHAGER
8 options
N°1 des ventes

Hager – Disjoncteur unipolaire 32A – Courbe C – 3kA – Raccordement à vis – Pour installations électriques domestiques

633
Livraison gratuite
Schneider Electric – Disjoncteur tripolaire 40A courbe C – Déclenchement magnétique – Installation sur rail DIN – A9F77440 - ic60nSCHNEIDER ELECTRIC
12 options
N°1 des ventes

Schneider Electric – Disjoncteur tripolaire 40A courbe C – Déclenchement magnétique – Installation sur rail DIN – A9F77440 - ic60n

252
78,58€
Schneider Electric – Disjoncteur tripolaire 63A courbe C 10kA 400V – Connexion rapide sans vissage – Pour charges inductives élevées – A9F77463SCHNEIDER ELECTRIC
12 options
N°1 des ventes

Schneider Electric – Disjoncteur tripolaire 63A courbe C 10kA 400V – Connexion rapide sans vissage – Pour charges inductives élevées – A9F77463

252
131,22€
Schneider Electric – Disjoncteur tripolaire 25A – Courbe C – 4 pôles – Protection circuits éclairage et radiateurs – A9F77425 - ic60nSCHNEIDER ELECTRIC
12 options
N°1 des ventes

Schneider Electric – Disjoncteur tripolaire 25A – Courbe C – 4 pôles – Protection circuits éclairage et radiateurs – A9F77425 - ic60n

252
Disjoncteur 1P+N 3kA Courbe C 1A 1 Module HAGER MFN701HAGER
8 options
N°1 des ventes

Disjoncteur 1P+N 3kA Courbe C 1A 1 Module HAGER MFN701

633
Déclencheur à mini de tension GVAU 380 à 400 V CA 50Hz - GVAU385SCHNEIDER ELECTRIC

Déclencheur à mini de tension GVAU 380 à 400 V CA 50Hz - GVAU385

4
27,46€
Schneider Electric – Disjoncteur tripolaire 32A courbe D – 4 pôles – Montage rail DIN – Protection circuits électriques – A9F75432 - ic60nSCHNEIDER ELECTRIC
12 options
N°1 des ventes

Schneider Electric – Disjoncteur tripolaire 32A courbe D – 4 pôles – Montage rail DIN – Protection circuits électriques – A9F75432 - ic60n

252
Déclencheur à émission de tension MX + OF 12 / 24VCA-CC 3A 415VCA - 6A 240VCA - A9N26948SCHNEIDER ELECTRIC

Déclencheur à émission de tension MX + OF 12 / 24VCA-CC 3A 415VCA - 6A 240VCA - A9N26948

4
SCHNEIDER ELECTRIC R9ECL RESI9 XE - ÉCLAIRAGE DE COUPURESCHNEIDER ELECTRIC

SCHNEIDER ELECTRIC R9ECL RESI9 XE - ÉCLAIRAGE DE COUPURE

4
disjoncteur schneider - ic60n - 4 pôles - 20 ampères - courbe d - schneider electric a9f75420SCHNEIDER ELECTRIC
12 options
N°1 des ventes

disjoncteur schneider - ic60n - 4 pôles - 20 ampères - courbe d - schneider electric a9f75420

252
Schneider Electric – Disjoncteur tripolaire 16A courbe D – Tétrapolaire pour installation sur rail DIN – Pouvoir de coupure 6000A – A9F75416 - ic60nSCHNEIDER ELECTRIC
12 options
N°1 des ventes

Schneider Electric – Disjoncteur tripolaire 16A courbe D – Tétrapolaire pour installation sur rail DIN – Pouvoir de coupure 6000A – A9F75416 - ic60n

252
242,99€
Schneider Electric – Disjoncteur tripolaire 40A – Courbe D – 4 pôles – Tension 400V CA – Protection contre courts-circuits – A9F75440 - ic60nSCHNEIDER ELECTRIC
12 options
N°1 des ventes

Schneider Electric – Disjoncteur tripolaire 40A – Courbe D – 4 pôles – Tension 400V CA – Protection contre courts-circuits – A9F75440 - ic60n

252
Hager – Disjoncteur unipolaire 10A – MFN710 – Courbe C – 3kA – 1 module à bornes à vis – Pour installation encastréeHAGER
8 options
N°1 des ventes

Hager – Disjoncteur unipolaire 10A – MFN710 – Courbe C – 3kA – 1 module à bornes à vis – Pour installation encastrée

633
Livraison gratuite
Disjoncteur électrique 1 module à bornes à vis - 2A - 1P+N - Courbe C - 3kA - MFN702 - HagerHAGER
8 options
N°1 des ventes

Disjoncteur électrique 1 module à bornes à vis - 2A - 1P+N - Courbe C - 3kA - MFN702 - Hager

633
Livraison gratuite
Hager – Disjoncteur unipolaire 20A – Courbe C – 3kA – Raccordement à vis pour câbles souples et rigides – 1 module – Protection circuits électriquesHAGER
8 options
N°1 des ventes

Hager – Disjoncteur unipolaire 20A – Courbe C – 3kA – Raccordement à vis pour câbles souples et rigides – 1 module – Protection circuits électriques

633
Livraison gratuite

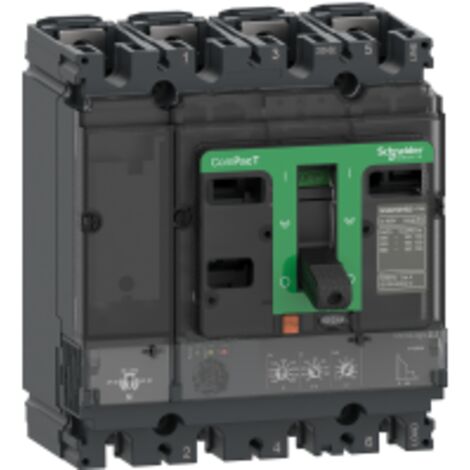

ComPacT NSX250B - disjoncteur - MicroLogic 2.2 250A - 4P4D - 25kA - montage fixe - C25B42D250SCHNEIDER

ComPacT NSX250B - disjoncteur - MicroLogic 2.2 250A - 4P4D - 25kA - montage fixe - C25B42D250

ComPacT NSX160F - disjoncteur Vigi - MicroLogic 4.2 AB 160A - 4P4D - 36kA - fixe - C16F44B160SCHNEIDER

ComPacT NSX160F - disjoncteur Vigi - MicroLogic 4.2 AB 160A - 4P4D - 36kA - fixe - C16F44B160

1 411,87€
Probox Resi9 XE lot de disjoncteurs Schneider (PFRB50)SCHNEIDER

Probox Resi9 XE lot de disjoncteurs Schneider (PFRB50)

382,80€

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSX160H est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de 160 A et une protection contre les surcharges et les courts-circuits, il est idéal pour une utilisation dans des environnements industriels et commerciaux. Ce modèle est équipé d'un système de réglage avancé pour s'adapter aux besoins spécifiques de chaque installation.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 100 kA à 220/240 V CA, 70 kA à 380/415 V CA, 65 kA à 440 V CA, 50 kA à 500 V CA, 35 kA à 525 V CA, 10 kA à 660/690 V CA
  • Endurance mécanique : 40 000 cycles
  • Durée de vie électrique : 40 000 cycles à 440 V In, 22 000 cycles à 440 V In, 15 000 cycles à 690 V In
  • Puissance dissipée par pôle : 9,22 W
  • Dimensions : Largeur 105 mm, Hauteur 161 mm, Profondeur 86 mm
  • Poids : 2,2 kg

    • Compatibilité et accessoires

  • Code de compatibilité : NSX160

    • Installation

  • Support de montage : Plaque arrière
  • Position de montage : Horizontal et vertical
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Pas de raccordement : 35 mm

    • Utilisation

  • Type de protection : Surcharge (long retard), court retard avec retard fixe, protection instantanée contre court-circuit
  • Calibre du déclencheur : 160 A à 40 °C
  • Type de réglage du seuil long retard (Ir) : Réglable sur 9 positions, plage de réglage : 63...160 A
  • Type de réglage du capteur instantané (Isd) : Réglable sur 9 positions, plage de réglage : 1,5...10 x Ir
  • Signalisation locale : DEL clignotante (vert) pour prêt à fonctionner, DEL rouge pour surcharge à 105 % Ir, DEL orange pour surcharge à 90 % Ir

    • Autres informations

  • Type de réglage de la temporisation : Fixe, plage de réglage : 400 s à 1,5 x Ir, 16 s à 6 x Ir, 11 s à 7,2 x Ir
  • Mémoire thermique : 20 minutes avant et après le déclenchement
  • Zone de verrouillage sélectif logique ZSI : Sans
  • Nombre d'emplacements : 5 slot(s)

    • Caractéristiques

    • Marque
      SCHNEIDER
    • Longueur
      8.6 cm
    • Largeur
      105 mm
    • Hauteur
      161 mm
    • Poids
      200 g

    Questions fréquentes

    La capacité de coupure de service à 380/415 V CA est de 70 kA.

    Cet appareil offre une protection contre les surcharges avec un long retard, un court retard avec retard fixe, ainsi qu'une protection instantanée contre les courts-circuits.

    Le réglage du seuil long retard (Ir) est ajustable sur 9 positions, avec une plage de réglage allant de 63 A à 160 A.

    Réponses générées par IA à partir des informations vendeur
