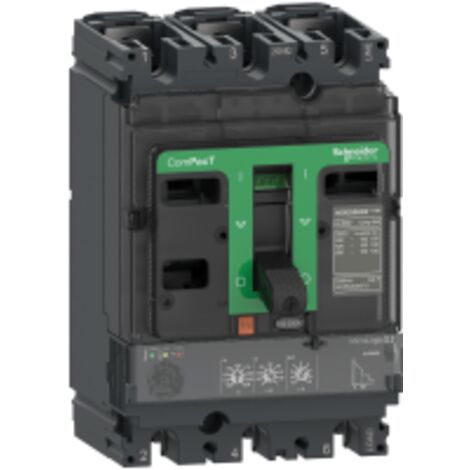

ComPacT NSX160H - disjoncteur - MicroLogic 2.2 100A - 3P3D - 70kA - fixe - C16H32D100

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande*

Bénéficiez d'un service client dédié 7j/7

Créer un compte Pro

Vendu par By Elec

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSX160H est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de coupure de 100A et une protection contre les surcharges et les courts-circuits, il est idéal pour une utilisation dans des environnements industriels et commerciaux. Sa conception robuste et ses caractéristiques techniques avancées garantissent une performance fiable et durable.

Spécifications techniques

Tension assignée d'isolement : 800 V CA 50/60 Hz

Tension assignée de tenue aux chocs : 8 kV

Pouvoir assigné de coupure de service : 100 kA à 220/240 V CA 50/60 Hz

Endurance mécanique : 40 000 cycles

Durée de vie électrique : 40 000 cycles à 440 V In

Puissance dissipée par pôle : 3,6 W

Type de protection : surcharge (long retard), court retard avec retard fixe, protection instantanée contre court-circuit

Calibre du déclencheur : 100 A à 40 °C

Largeur : 105 mm

Hauteur : 161 mm

Profondeur : 86 mm

Poids du produit : 2,2 kg

Compatibilité et accessoires

Code de compatibilité : NSX160

Installation

Support de montage : Plaque arrière

Position de montage : Horizontal et vertical

Raccordement amont : Façade

Raccordement aval : Façade

Pas de raccordement : 35 mm

Utilisation

Réglage du seuil long retard (Ir) : Réglable sur 9 positions, plage de réglage : 40...100 A

Temporisation long retard : 400 s à 1,5 x Ir, 16 s à 6 x Ir, 11 s à 7,2 x Ir

Réglage du capteur instantané (Isd) : Réglable sur 9 positions, plage de réglage : 1,5...10 x Ir

Signalisation locale : DEL clignotante (vert) pour prêt à fonctionner, DEL rouge pour surcharge à 105 % Ir, DEL orange pour surcharge à 90 % Ir

Caractéristiques

Marque
SCHNEIDER
Intensité courant
100 A
Fonction du disjoncteur
Bipolaire
Hauteur
161 mm
Largeur
105 mm
Matières
Plastique
Nombre de pôle(s)
3
Poids
2200 g
Profondeur
86 mm
Type de connecteur
Bipolaire
Type de disjoncteur
Coupe circuit
Réf. ManoMano
ME67788714
MMID
110308194747
Réf. fabricant
3606481998613
EAN
3606481998613

Questions fréquentes

La plage de réglage pour le seuil long retard (Ir) est de 40 à 100 A, réglable sur 9 positions. Cela permet d'adapter la protection contre les surcharges en fonction des besoins spécifiques de l'installation électrique.

Cet équipement offre une protection contre les surcharges avec long retard, un court retard avec retard fixe, et une protection instantanée contre les courts-circuits. Ces mécanismes garantissent une réponse appropriée aux différentes conditions de surcharge et de court-circuit.

L'endurance mécanique de cet appareil est de 40 000 cycles, tandis que sa durée de vie électrique est également de 40 000 cycles à 440 V In. Ces caractéristiques assurent une fiabilité et une durabilité élevées dans des environnements d'utilisation intensifs.
