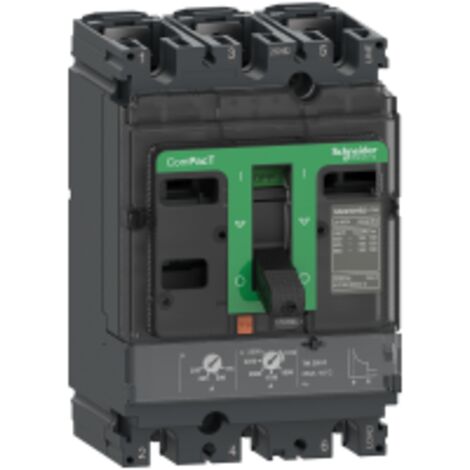

ComPacT NSX100N - disjoncteur - TM-D 16A - 3P3D - 50kA - montage fixe - C10N3TM016

Name: ComPacT NSX100N - disjoncteur - TM-D 16A - 3P3D - 50kA - montage fixe - C10N3TM016
Brand: SCHNEIDER
SKU: C10N3TM016
Price: 359.09 EUR
Availability: InStock

15 € offerts dès 250 €
avec le code

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande*

Bénéficiez d'un service client dédié 7j/7

Créer un compte Pro

Vendu par By Elec

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSX100N est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de coupure de 16A et une protection contre les surcharges et les courts-circuits, il est idéal pour une utilisation dans des environnements industriels et commerciaux. Sa conception permet un montage fixe, offrant une flexibilité d'installation en position horizontale ou verticale.

Spécifications techniques

Tension assignée d'isolement : 800 V CA 50/60 Hz

Tension assignée de tenue aux chocs : 8 kV

Pouvoir assigné de coupure de service : 90 kA à 220/240 V CA, 250 kA à 380/415 V CA, 250 kA à 440 V CA, 236 kA à 500 V CA, 210 kA à 525 V CA, 210 kA à 660/690 V CA

Endurance mécanique : 50 000 cycles

Durée de vie électrique : 50 000 cycles à 440 V In, 20 000 cycles à 690 V In

Puissance dissipée par pôle : 2,92 W

Type de protection : surcharge (thermique) et court-circuit (magnétique)

Calibre du déclencheur : 16 A à 40 °C

Largeur : 105 mm

Hauteur : 161 mm

Profondeur : 86 mm

Poids du produit : 2,05 kg

Compatibilité et accessoires

Code de compatibilité : NSX100

Installation

Support de montage : Plaque arrière

Raccordement amont : Façade

Raccordement aval : Façade

Position de montage : Horizontal et vertical

Pas de raccordement : 35 mm

Utilisation

Type de réglage du seuil long retard (Ir) : Réglable

Plage de réglage du seuil long retard : 0,7 à 1 x In

Type de réglage de la temporisation : Fixe

Plage de réglage de temporisation long retard : 120...400 s à 1,5 x In, 15 s à 6 x Ir

Type de réglage du seuil instantané (Ii) : Fixe

Plage de réglage du seuil instantané : 190 A

Caractéristiques

Marque
SCHNEIDER
Intensité courant
16 A
Fonction du disjoncteur
Tripolaire
Hauteur
161 mm
Indice de protection
IP20
Largeur
105 mm
Matières
Plastique
Nombre de module(s)
5
Nombre de pôle(s)
3
Poids
2050 g
Pouvoir de coupure
50 kA
Réseau électrique
Monophasé
Tension électrique
230 V
Type de disjoncteur
Coupe circuit
Réf. ManoMano
ME83044823
MMID
181989019805
Réf. fabricant
C10N3TM016
EAN
3606481997715

Questions fréquentes

Cet appareil a une capacité de coupure de 90 kA à 220/240 V CA, 250 kA à 380/415 V CA, 250 kA à 440 V CA, 236 kA à 500 V CA, 210 kA à 525 V CA, et 210 kA à 660/690 V CA.

Cet équipement offre une protection contre les surcharges thermiques et les courts-circuits magnétiques.

La plage de réglage du seuil long retard est de 0,7 à 1 fois l'intensité nominale.

Réponses générées par IA à partir des informations vendeur
